Rees Zerspanungstechnik GmbH in Wehingen

Die Metallverarbeitung hat auf dem Heuberg Tradition. Die Rees Zerspanungstechnik GmbH in Wehingen hat sich in 85 Jahren zu einem High-Tech-Partner für die Automobilwirtschaft, den Maschinenbau und die Luft- und Raumfahrttechnik entwickelt. Mit dem wirtschaftlichen Erfolg wuchs die Zahl der Beschäftigten auf nunmehr 100 und die Fläche der Gebäude auf über 4.200 m². Bei der Planung für die Erweiterung des Warenausgangs wurde eine Brandlast ermittelt, die die Bereitstellung von 384 m³ Löschwasser erforderlich macht.

Das Architektur- und Planungsbüro MessmerArchitektur GmbH entschied sich in Abstimmung mit dem Bauherren, ergänzend zur Wasserversorgung aus dem Leitungsnetz zwei unterirdische Löschwasserbehälter GRAF Carat XXL mit 244.000 l Nennvolumen auf dem Betriebsgelände zu installieren. Die nach Ermittlung der Brandlast für 2 h Brandbekämpfung erforderliche Wassermenge von 384 m³/h konnte durch die bestehende Löschwasserinfrastruktur nur zum Teil bereitgestellt werden.

Dipl.-Ing. Rolf Messmer prüfte verschiedene Werkstoffalternativen und entschied sich für GRAF Löschwasserspeicher aus Kunststoff: „Die Ausführung in Fertigbetonelementen wäre deutlich teurer gewesen. Der Untergrund aus Lehm ist vergleichsweise weich, weshalb auch das deutlich geringere Gewicht der Kunststofftanks gegenüber Betontanks vorteilhaft ist“, erklärt Rolf Messmer. Die Löschwasserbehälter haben jeweils ein Leergewicht von nur 4,97 t.

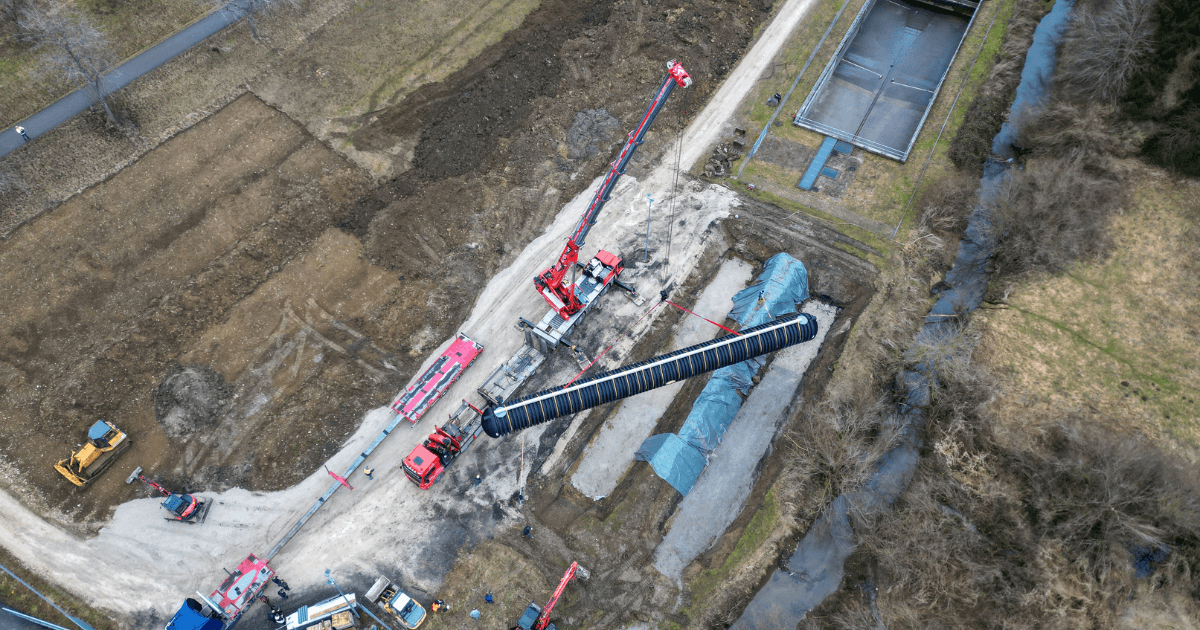

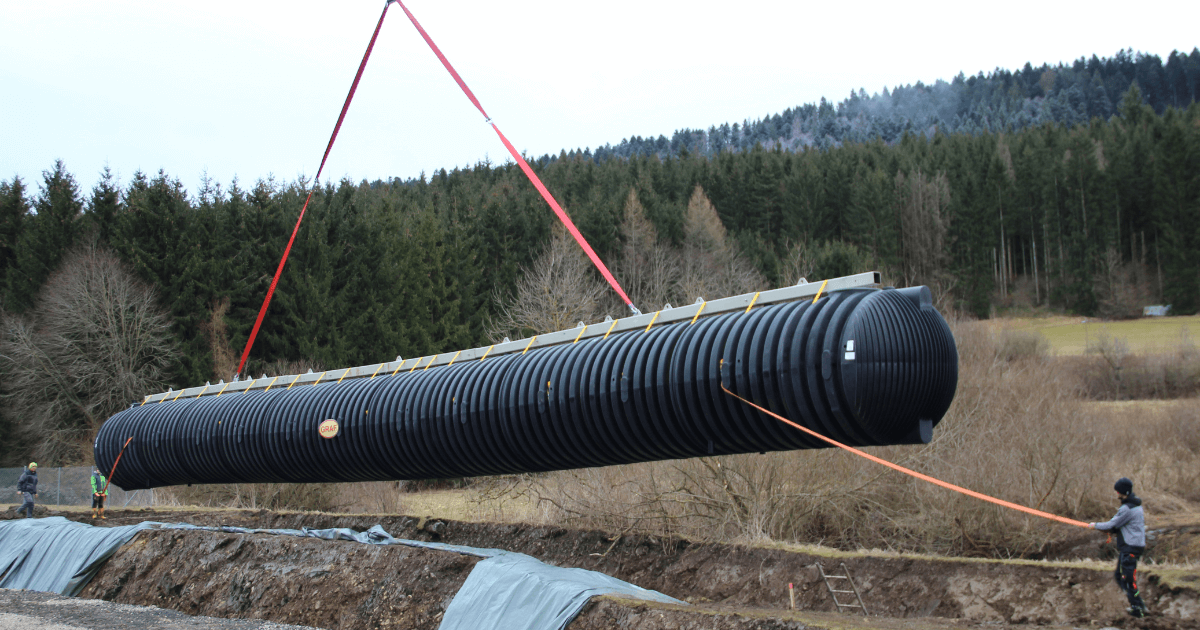

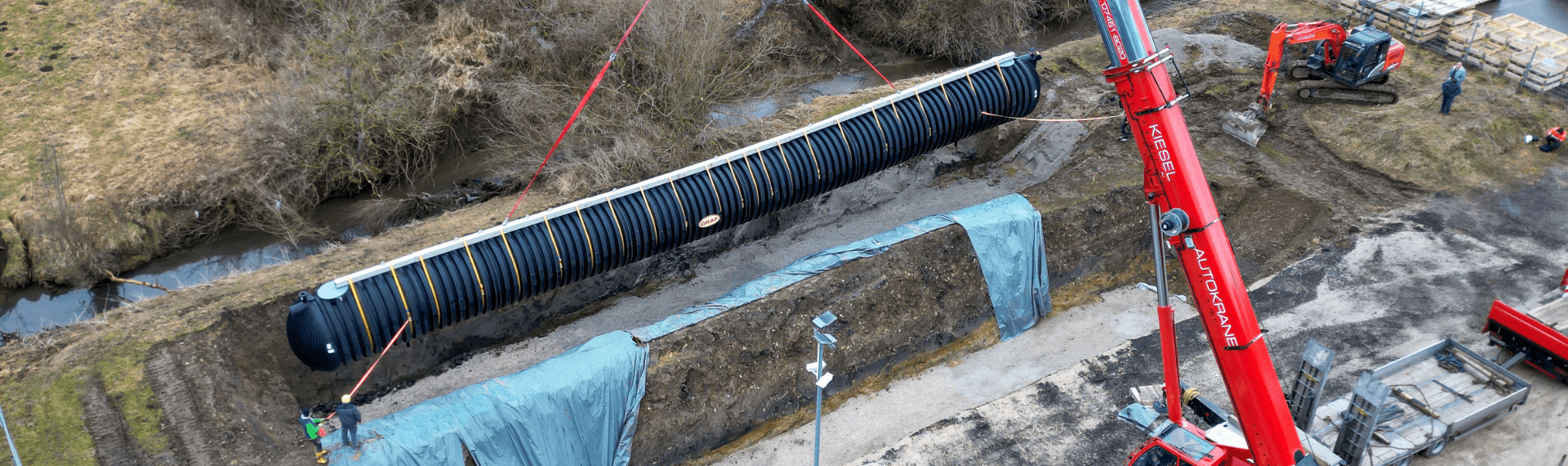

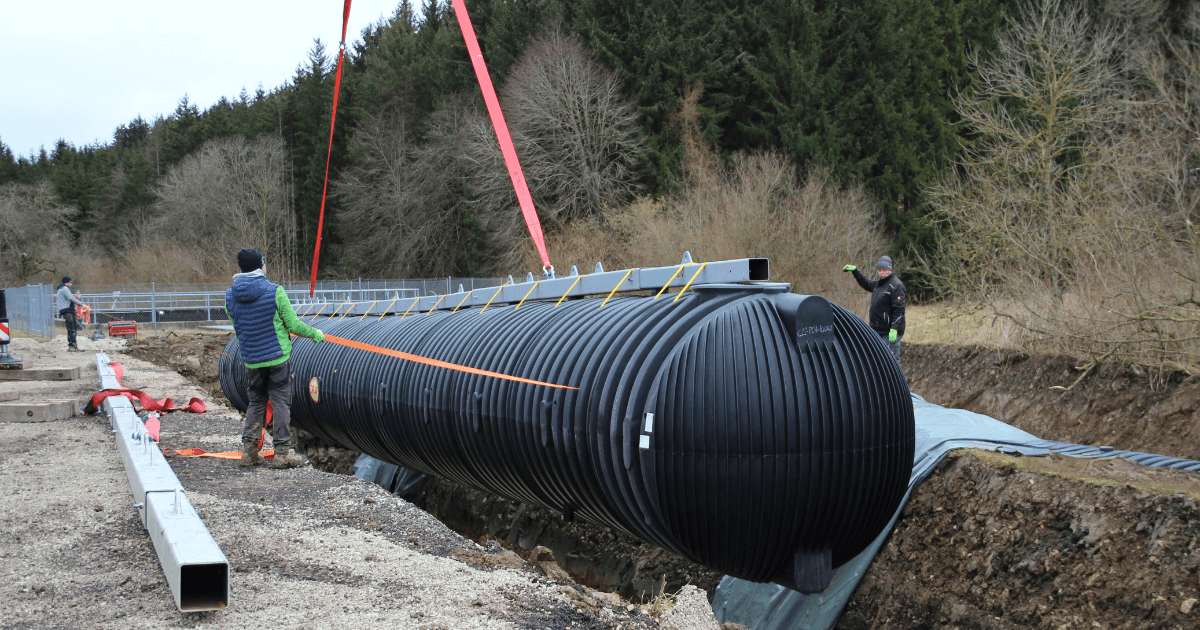

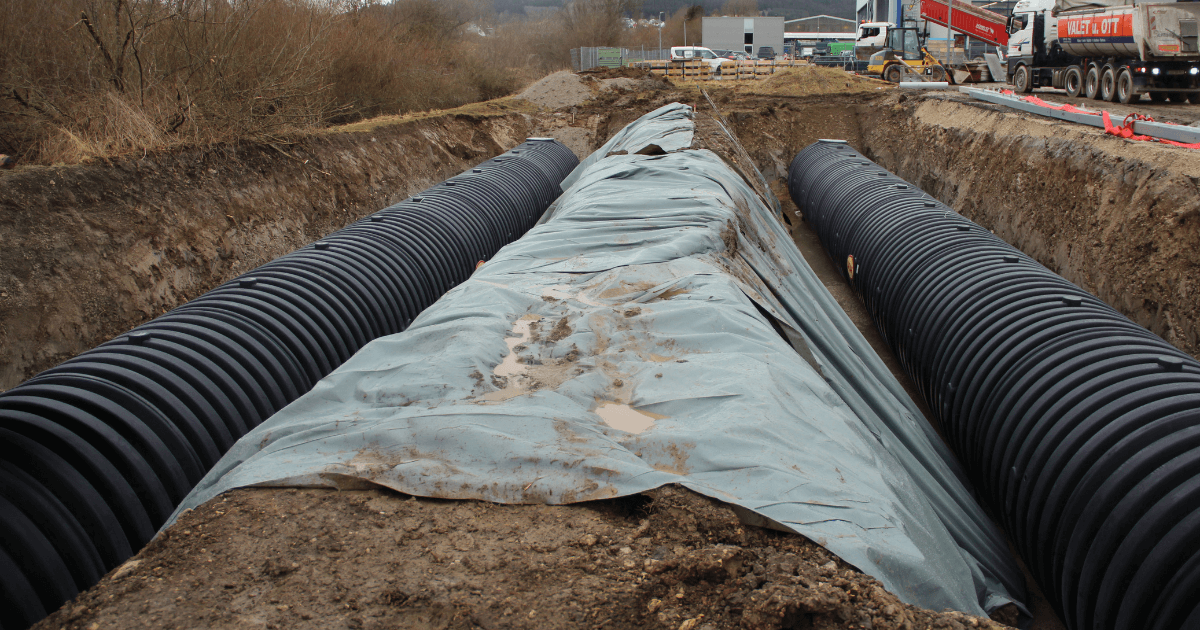

An den bereits vormontierten Halteschlaufen brachte vor Ort ein Autokran innerhalb nur einer Stunde die zwei 28,60 m langen großen Tanks mit einem Durchmesser von 2,50 m in die Baugruben (30,00 x 3,00 m) ein. Für die Grundsole in 4,00 m Tiefe wurde von den beauftragten Bauunternehmen Gut Bau GmbH ein Bett aus Rundkornkies (Körnung 8/16) erstellt. Die zwei Tanks mit jeweils 122.000 l Nennvolumen wurden aufgrund einer bestehenden Abwasserleitung im Abstand von 5 m installiert.

Entsprechend der Einbauempfehlungen wurden die zwei Löschwasserbehälter anschließend mit Rundkornkies eingebettet und bis Unterkante Bodenplatte mit 1,50 m Sand überdeckt. Ein Teil der Fläche wird mit hoch verdichteter Schotterfläche als Parkplatz für die Mitarbeitenden genutzt. Der sich der offenen Landschaft zugewandte Bereich des Betriebsgeländes wird als Retentionsfläche muldenförmig angelegt. Zur Entnahmestelle oberhalb der Behälter wurde von der öffentlichen Verkehrsfläche eine Feuerwehrzufahrt erstellt.

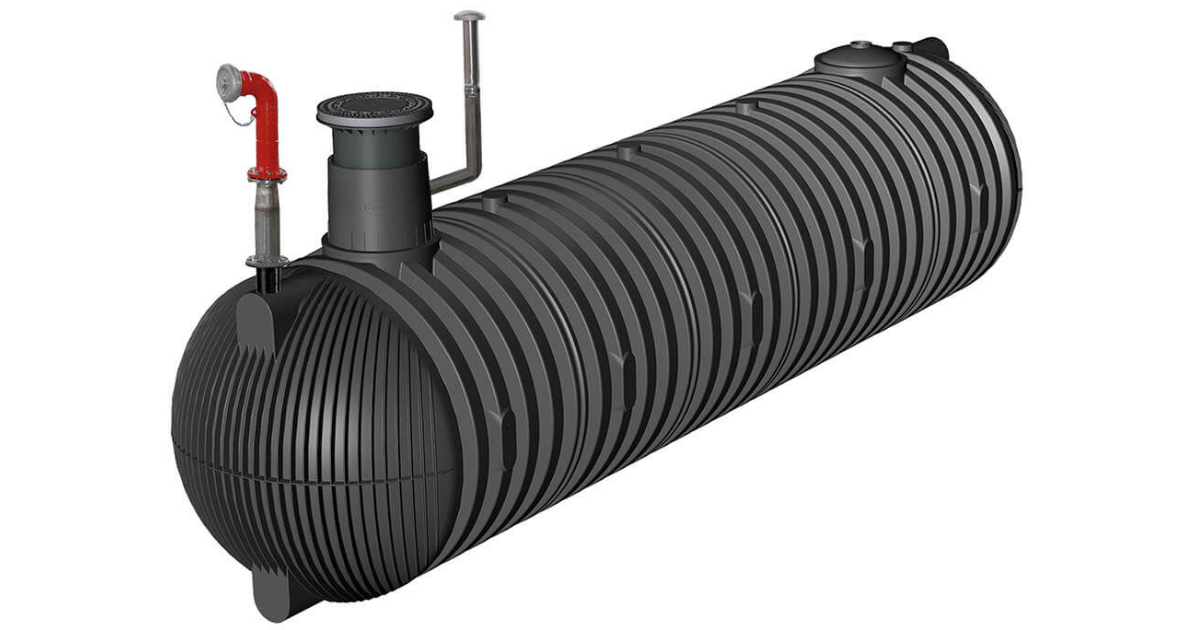

Löschwasserbehälter Carat XXL

Die Löschwasserbehälter Carat XXL wurden bei GRAF bereits projektspezifisch vormontiert und mit allem nach der Norm DIN 14230 notwendigen Zubehör anschlussfertig und just in time angeliefert. Zum Lieferumfang gehören neben einem Halter für ein Hinweisschild auf die Entnahmestelle zwei eingeschweißte Kunststoff-Saugrohre DN 125, ein Saugkorb aus Edelstahl mit Antiwirbelplatte, ein Löschwasser-Sauganschluss mit Peilstutzen und A-Festkupplung (110 mm Durchmesser). Belüftet wird der Behälter mit einem brandsicheren Lüftungskamin DN 100 aus Edelstahl mit Haube und insektensicherem Sieb.Als Ausdruck der hohen Qualität gewährt GRAF 30 Jahre Garantie auf Löschwasserbehälter.

Der Carat XXL Tank wird in verschiedenen Größen mit Fassungsvermögen von 16.000 bis zu 122.000 l angeboten. Größere Speichervolumen sind durch das Verbinden mehrerer Behälter möglich. Die Löschwassertanks können mit Trink- oder Regenwasser befüllt werden.
