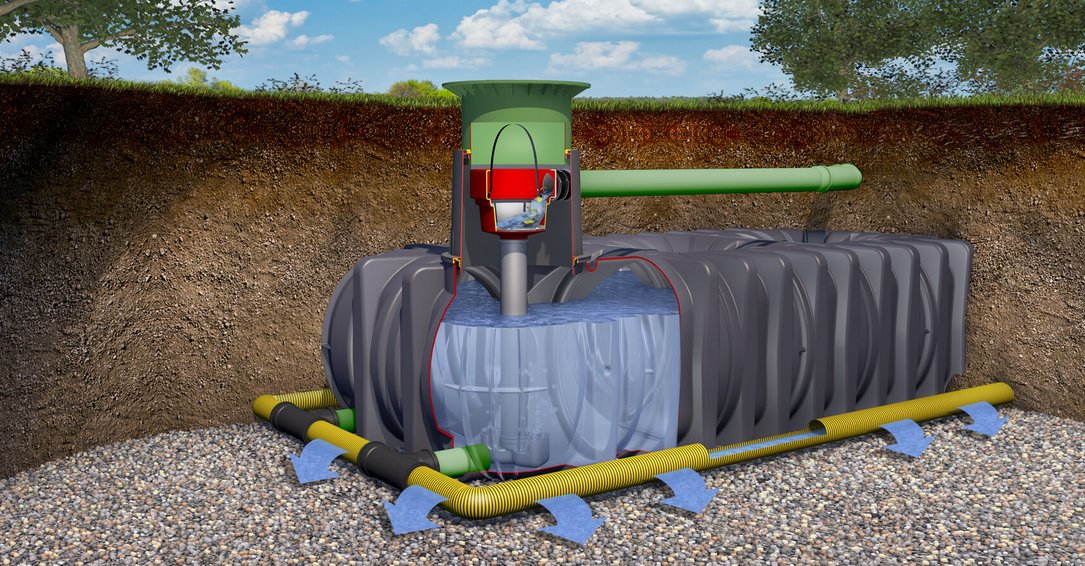

Depósito de infiltración para la desviación controlada de agua pluvial a la corriente de agua subterránea.

  • Depósito de infiltración para la desviación controlada de agua pluvial a la corriente de agua subterránea.

Beneficios depósito Platin XL:

  • La cúpula giratoria facilita la colocación de los cables de conexión
  • Abertura de la cúpula con perfil de acero inoxidable para un encaje muy preciso y seguridad de montaje. Anillo de acero y soldadura patentado con la patente europea 2374735.
  • Alta calidad en la técnicade filtrado integrada de DN 150
  • Opcionalmente, con una segunda cúpula
  • Transitable por camiones de hasta 30 t de peso del vehículo - con arqueta telescópica con cúpula para camiones en combinación con una placa de reparto de cargas
  • Conexión flexible hasta DN 300
  • Aberturas de conexión con juntas labiales premontadas de DN 150
  • Altura del depósito solo 125 cm
  • Superficies de conexión hasta DN 200 y, en la cúpula, hasta DN 300

El pack incluye: Depósito de infiltración Platin XL, juntas especiales, tubos y conexiones de drenaje, perforaciones de vaciado

No se incluye en el pack: Instalación opcional del Pack filtración 2 de retención para Platin XL; cubierta a juego

Ventajas

Pensados hasta el último detalle

Segunda cúpula opcional
Segunda cúpula opcional
Segunda cúpula opcional

El depósito GRAF XXL puede equiparse de forma opcional con una segunda cúpula.

Ahorra gastos de agua por precipitación
Ahorra gastos de agua por precipitación
Ahorra gastos de agua por precipitación

Este producto le permite ahorrar en las tasas de agua de lluvia. Para más información, póngase en contacto con las autoridades locales.

Apertura de la cúpula con perfil de acero inoxidable
Apertura de la cúpula con perfil de acero inoxidable
Apertura de la cúpula con perfil de acero inoxidable

Apertura de la cúpula con perfil de acero inoxidable incluido para lograr una gran precisión de ajuste y seguridad en el  montaje.

Posibilidad de conexiones individuales
Posibilidad de conexiones individuales
Posibilidad de conexiones individuales

Posibilidad de conexiones flexibles de acuerdo a las necesidades del cliente ; en la cúpula del depósito (hasta DN 300) o en la parte frontal (hasta DN 200).

Segunda cúpula opcional

El depósito GRAF XXL puede equiparse de forma opcional con una segunda cúpula.

Ahorra gastos de agua por precipitación

Este producto le permite ahorrar en las tasas de agua de lluvia. Para más información, póngase en contacto con las autoridades locales.

Apertura de la cúpula con perfil de acero inoxidable

Apertura de la cúpula con perfil de acero inoxidable incluido para lograr una gran precisión de ajuste y seguridad en el  montaje.

Posibilidad de conexiones individuales

Posibilidad de conexiones flexibles de acuerdo a las necesidades del cliente ; en la cúpula del depósito (hasta DN 300) o en la parte frontal (hasta DN 200).

Medidas

Volumen [L]Longitud [mm]Ancho [mm]Altura [mm]Peso [kg]CódigoAñadir a la lista
10000490022501910460390012
15000750022501910710390013

tamaño calculado Solicitar información

Detalles

Transitabilidad

Cubrimiento requerido para tránsito de vehículos [mm] 750 - 1300
Carga máx. sobre el eje [t] 2,2
Peso máx. del vehículo [t] 3,5
Peso máximo soportado junto con losa superior de distribución de cargas [t] 60

Instalación sobre aguas subterráneas

Cubrimiento requerido para aguas freáticas [mm] 750 - 1500

Instalación

Cobertura máx. con tierra [mm] (sin aguas freáticas ni tránsito de vehículos) 1500

Descargas

Accesorios
