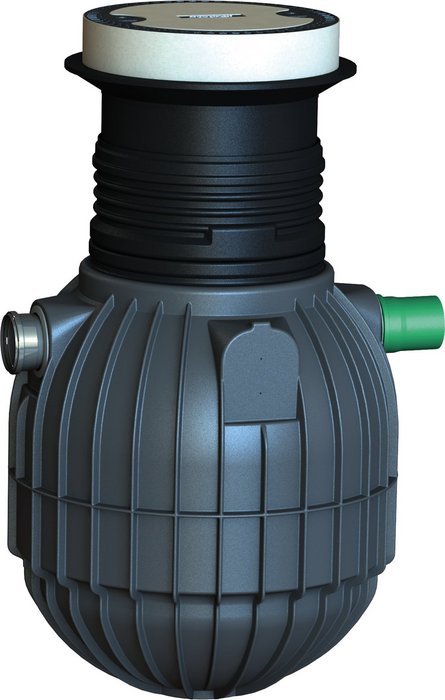

Séparateur d'hydrocarbures Saphir Classe II conforme à la norme NF EN 858-1&2.
Domaine d'application
Un séparateur doit être installé partout où l'eau est contaminée par des hydrocarbures ou des huiles minérales. Les exploitants des installations suivantes doivent s’assurer qu’elles sont équipées d’un séparateur d'hydrocarbures adéquat et opérationnel (liste non exhaustive) :
• Station-service
• Station de lavage
• Garages
• Parking/Zone de stationnement
Dimensionnement
Les séparateurs sont classés selon leur taille nominale (TN), correspondant à un débit en litres par seconde. Le calcul de dimensionnement des installations de séparateurs d'hydrocarbures est défini selon la norme EN 858-2. Lors du choix de la taille nominale du séparateur, il convient également de respecter les éventuelles contraintes imposées par les autorités locales. Nous calculons pour vous la taille nominale requise en fonction de votre projet
Principe de fonctionnement
Un séparateur d'hydrocarbures fonctionne de manière naturelle grâce à la différence de densité des liquides. Les matières solides lourdes présentes dans les eaux usées (ex. sable) vont décanter dans le débourbeur inclus dans le séparateur ou disponible en option. Les polluants ayant une densité plus faible que l'eau, comme les hydrocarbures ou les huiles minérales, surnagent à la surface de l'eau. Les eaux assainies se dirigent alors vers la canalisation de sortie. Ce dispositif ne concerne pas les eaux vannes qui doivent rejoindre directement la station d'épuration.
Composition :
- Cuve Saphir
- Système de séparation des graisses pré-monté
À commander séparément :
- Rallonge
- Rehausse télescopique pour passage véhicules
- Couvercle béton pour passage véhicules (Classe B - 12,5 T. ou Classe D - 40 T.)
Également disponible en version avec bypass sur demande.
Avantages
Pensé dans le moindre détail
Rehausse télescopique ajustable en hauteur et inclinable (correction de 5%) pour un ajustement au millimètre près à la surface du terrain.
Séparateur pré-percé et joint à lèvres pré-montés. Permet d'économiser du temps et de l'argent lors de l'installation.
Aucun risque de corrosion contrairement à une cuve en béton qui, au contact des eaux usées, peut subir des dégradations.
Les séparateurs d'hydrocarbures GRAF peuvent être complétés en aval par un regard de prélèvement d'échantillons.
Peut accueillir un débit entrant jusqu'à 150 L/min.
L'obturateur intégré au séparateur vient obstruer automatiquement le siphon de sortie lorsque le volume maximum de stockage est atteint.
Rehausse télescopique ajustable en hauteur et inclinable (correction de 5%) pour un ajustement au millimètre près à la surface du terrain.
Séparateur pré-percé et joint à lèvres pré-montés. Permet d'économiser du temps et de l'argent lors de l'installation.
Aucun risque de corrosion contrairement à une cuve en béton qui, au contact des eaux usées, peut subir des dégradations.
Les séparateurs d'hydrocarbures GRAF peuvent être complétés en aval par un regard de prélèvement d'échantillons.
Peut accueillir un débit entrant jusqu'à 150 L/min.
L'obturateur intégré au séparateur vient obstruer automatiquement le siphon de sortie lorsque le volume maximum de stockage est atteint.
Dimensions
| TN [L/s] | Hydrocarbures [L] | Boues [L] | Volume [L] | Ø maxi. [mm] | Hauteur [mm] | Poids [kg] | Ref. | Ajouter à ma sélection |
|---|---|---|---|---|---|---|---|---|
| 3 | 300 | 300 | 770 | 1155 | 1645 | 80 | 108100 | |
| 3 | 300 | 600 | 1080 | 1155 | 1970 | 90 | 108104 | |
| 6 | 300 | 600 | 1080 | 1155 | 1970 | 90 | 108106 |
taille calculée Effectuer une demande
