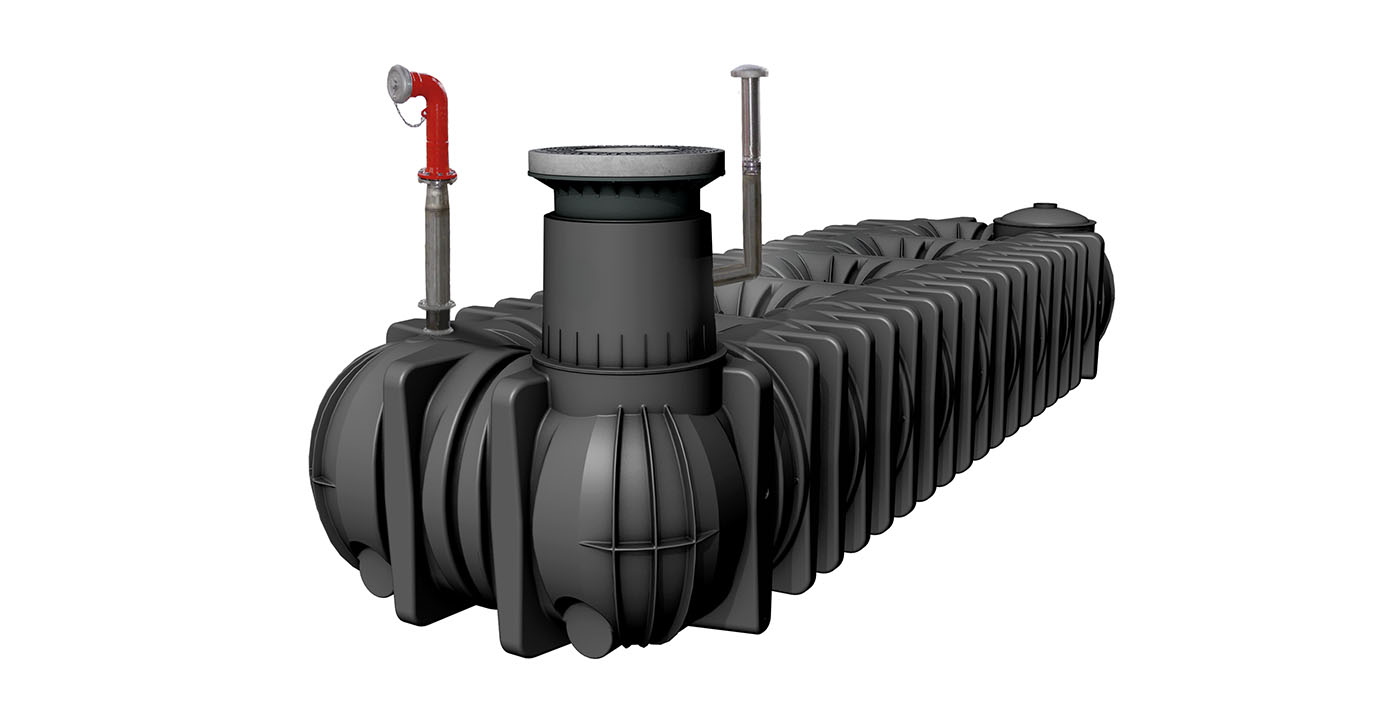

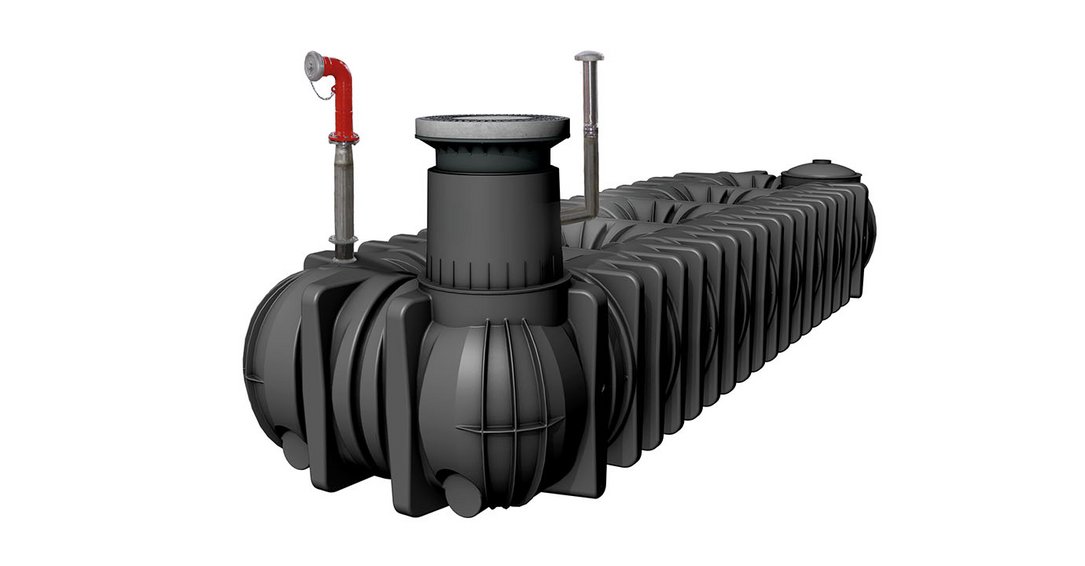

Der Löschwasserbehälter Platin XXL ist in den Größen von 20.000 bis 65.000 l erhältlich.

  • Komplettsystem, inklusive aller Zubehörteile, ähnlich DIN 14230
  • LKW-befahrbar bis SLW 60 mit Teleskop-Domschacht Lkw in Verbindung mit Lastverteilerplatte

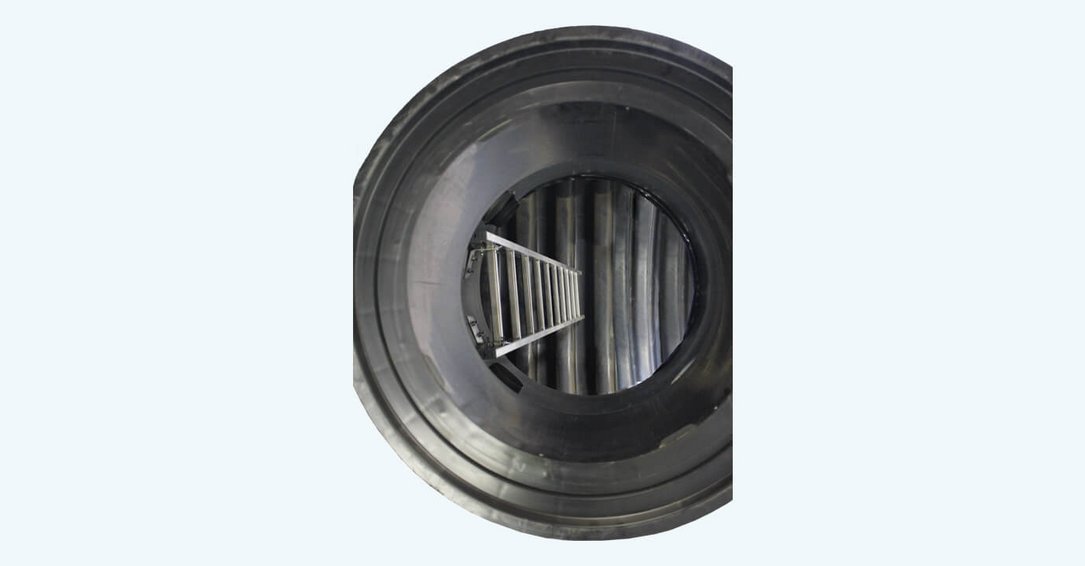

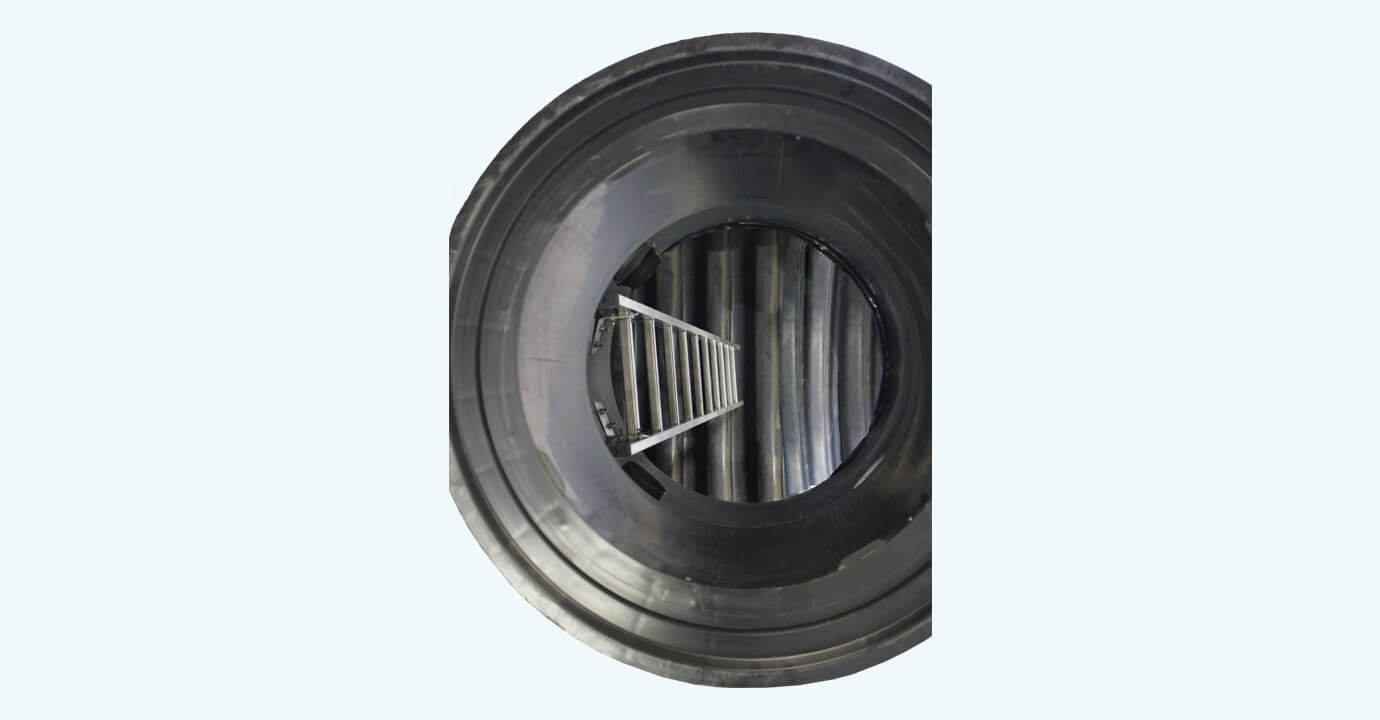

  • Einstieg in den Behälter problemlos über den Domschacht möglich

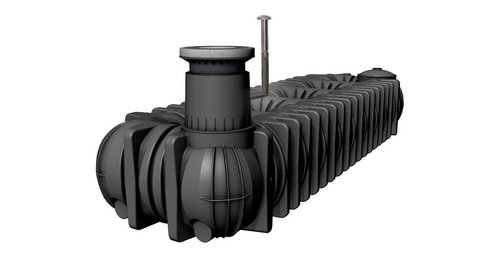

  • Große Volumina durch individuelle Erweiterung/Verbindung mehrerer Behälter möglich
  • Befüllung mit Trink- oder Regenwasser möglich
  • Individuelle Anpassung an Geländeniveau (Erdüberdeckung/Neigungswinkel)
  • Inkl. Teleskop-Domschacht Lkw für bauseitige Abdeckung
  • Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit

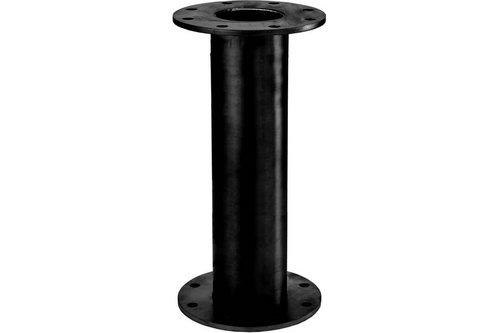

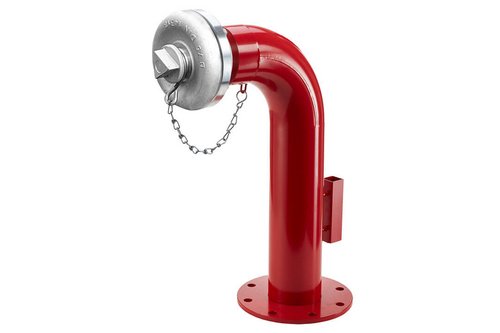

Lieferumfang: Löschwasserbehälter Platin XXL, Teleskop-Domschacht Lkw für bauseitige Abdeckung, Eingeschweißtes Kunststoffsaugrohr DN125 (Durchmesser innen: 125 mm) mit Flansch, Saugkorb aus Edelstahl und Antiwirbelplatte, inklusive Saugrohr Verlängerungsstück DN125 (Durchmesser innen: 125 mm) aus Edelstahl mit Flansch, Löschwasser-Sauganschluss mit Peilstutzen und A-Festkupplung nach DIN 14244, Lüftungskamin DN110 (Durchmesser innen: 110 mm) aus Edelstahl mit Haube und insektensicherem Sieb für senkrechten Einbau, Aluminium-Einstiegsleiter inkl. entsprechendem Befestigungsset zur Montage im Tankdom, Halter mit Pfosten aus Edelstahl inkl. Hinweisschild nach DIN 4066-(B2)

Vorteile

Durchdacht bis ins Detail

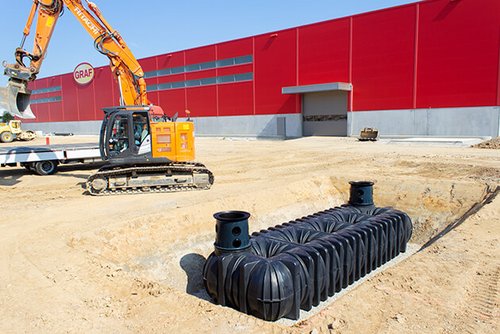

Geringe Einbautiefe
Geringe Einbautiefe
Geringe Einbautiefe

Durch die minimale Einbautiefe sparen Sie beim Einbau Zeit und Kosten.

Grundwasserstabil
Grundwasserstabil
Grundwasserstabil

Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.

Leichter als Beton oder Stahl
Leichter als Beton oder Stahl
Leichter als Beton oder Stahl

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom
Optional mit zweitem Tankdom
Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Teleskopierbar/Neigbar
Teleskopierbar/Neigbar
Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

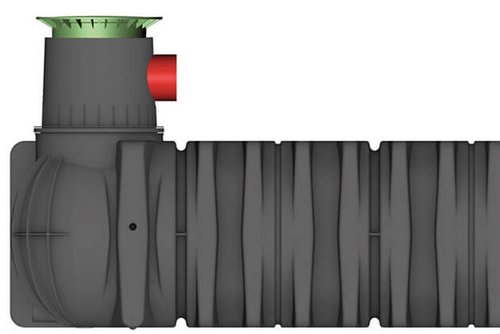

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 200 möglich.

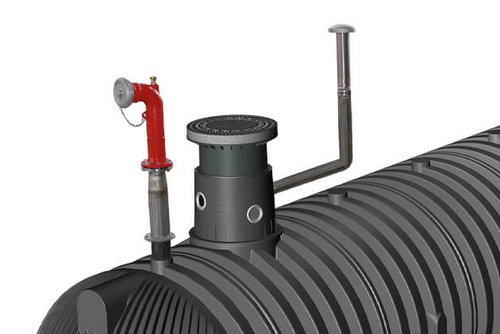

Anschlussfertig
Anschlussfertig
Anschlussfertig

Vormontiertes Komplettsystem inkl. aller Zubehörteile in Anlehnung an DIN 14230. Dies spart Zeit und Kosten bei der Installation vor Ort.

Geringe Einbautiefe

Durch die minimale Einbautiefe sparen Sie beim Einbau Zeit und Kosten.

Grundwasserstabil

Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.

Leichter als Beton oder Stahl

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 200 möglich.

Anschlussfertig

Vormontiertes Komplettsystem inkl. aller Zubehörteile in Anlehnung an DIN 14230. Dies spart Zeit und Kosten bei der Installation vor Ort.

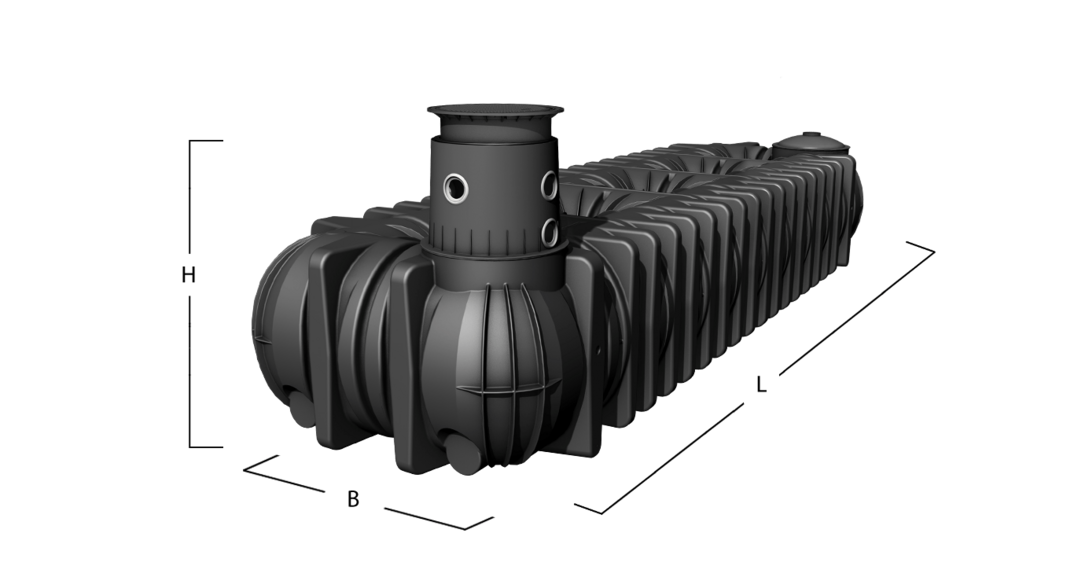

Größentabelle

Volumen [l]Nutzvolumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
2000016000940522501910890391400
250002100011580225019101140391401
300002500014265225019101355391402
350002900016510225019101570391403
400003200018430225019101750391404
450003700021030225019102000391405
500004000022935225019102180391406
550004400025200225019102395391407
600004900027795225019102645391408
650005200029700225019102825391409

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 750 - 1300
max. Achslast [t] 2,2
max. Fahrzeuggewicht [t] 3,5
max. Fahrzeuggewicht in Verbindung mit einer Lastverteilerplatte [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 750 - 1500
Eintauchtiefe ins Grundwasser bis Tankschulter

Allgemein

Garantiedauer (Jahre) 30

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1500

Abmessungen

Innen Ø Tankdom [mm] 650
