Doppelter Nutzen bei Plusenergiehaus
Regenwassernutzung und -versickerung in Pöcking am Starnberger See

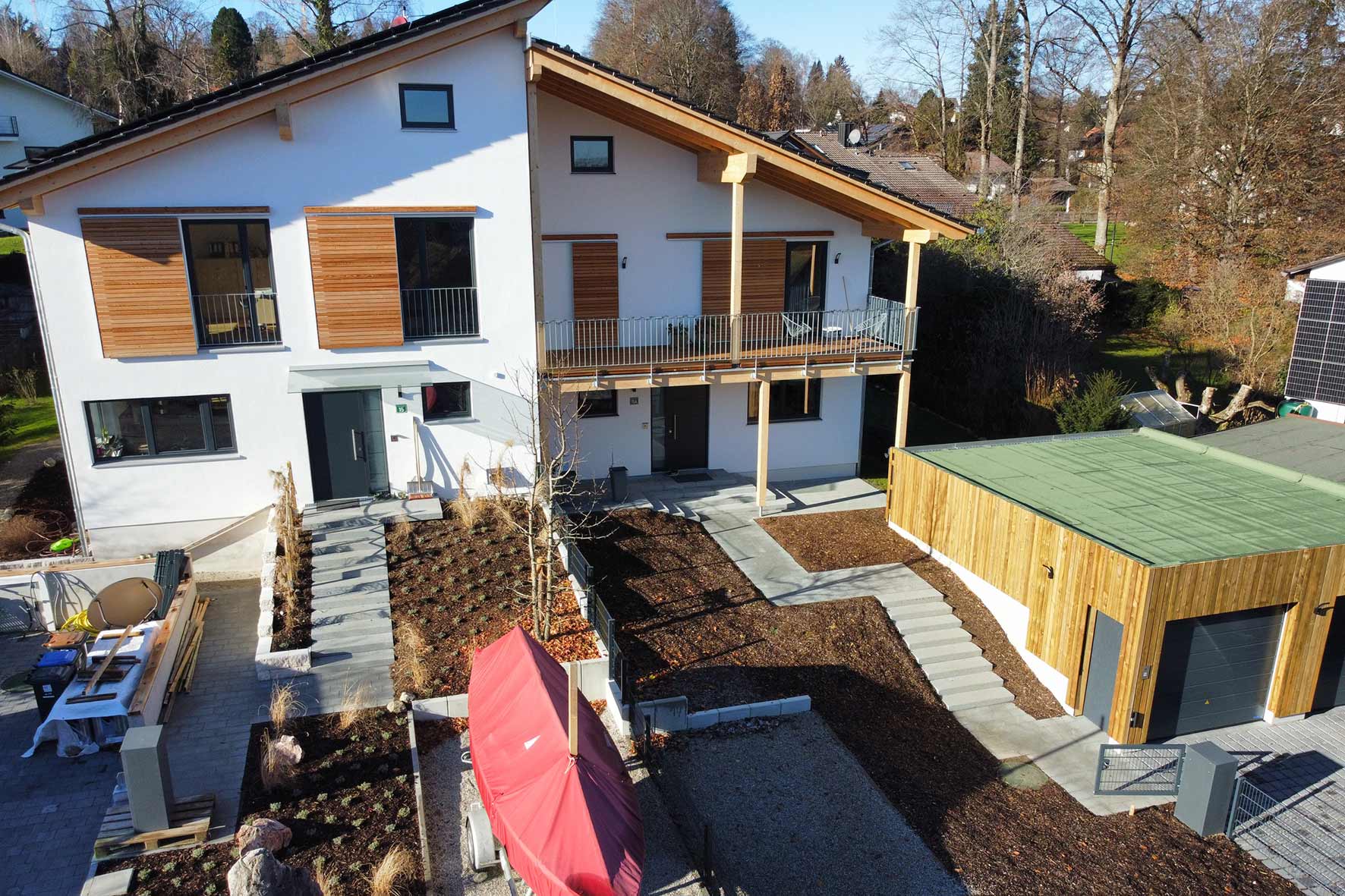

Seeblick, ein baubiologisch und energetisch beispielhaftes Plusenergiehaus und eine kombinierte Lösung aus Regenwassernutzung und -versickerung von GRAF. Diese sammelt das auf dem Dach anfallende Regenwasser zur Gartenbewässerung und leitet überschüssiges Wasser in die Versickerung. Die von Yves Kessler Vegetationstechnik Garten- und Landschaftsbau GmbH berechnete und installierte Anlage hat sich bei mehreren Starkregenereignissen am Starnberger See bereits bewährt.
Den Eigentümern der Doppelhauses in Pöcking am Starnberger See ist der schonende Umgang mit Ressourcen sehr wichtig. Allerdings verzögerte sich zunächst der Baubeginn des energieautarken und ressourcenschonenden Eigenheims um 18 Monate. Das Landratsamt Starnberg verlangte zur Bebauung den Bau eines zusätzlichen Regenwasserkanals. Erst mit der Einreichung der kombinierten Lösung aus Regenwassernutzung und -versickerung auf dem Grundstück wurde die Baugenehmigung erteilt.
Unter den Flächen für die Garagen und Stellplätze wurde die Anlagen mit einem GRAF Flachtank Platin XL mit 15.000 l Volumen und dem Rigolensystem mit 60 Rigolenkörpern GRAF EcoBloc 420 mit 25.200 l Volumen erstellt. Das Niederschlagswasser der Dachflächen der Doppelhaushälfte (131 m2 brutto) und der Garage (51 m2 brutto) werden in den 15.000 l fassenden GRAF Flachtank geleitet. Das ungenutzte Wasser wird mit einem gedrosselten Überlauf von 1 l/s in die Versickerungsanlage geleitet. Die Anlage wurde von Yves Kessler nach der DWA-A 138 (Stand 04/2005) bemessen.
Zur Bewässerung des Gartens und der Rasenflächen wird das GRAF Garten Comfort Paket mit automatisch schaltender Pumpe genutzt. Die Erdoberfläche ist für die geothermischen Erdkollektoren feucht zu halten. Über einen Wärmetauscher wird die gewonnene Energie der Erdkollektoren für die Erwärmung des Brauchwassers genutzt. Die zusätzliche Energie für die Heizwärme und das Warmwasserwird über eine PV-Anlage erzeugt.
Der mittlere Abflussbeiwert des mit Ziegeln eingedeckten Daches beträgt 0,80 Cm, der des extensiv begrünten Garagendaches nur 0,2 Cm. Damit veringert sich der Nettowert der Flächen auf 115 m2. . Das reduziert die notwendige Größe der Versickerungsanlage und das Speichervolumen auf 24,33 m3. Für das Speichervolumen ist neben der angeschlossenen Flächen der Durchlässigkeitsbeiwert kf der gesättigten Bodenzone relevant, in der die Versickerungsanlage eingebaut wird. Für den tonigen Schluff wurde ein Durchlässigkeitsbeiwert kf von 1*10-8 m/s angenommen.

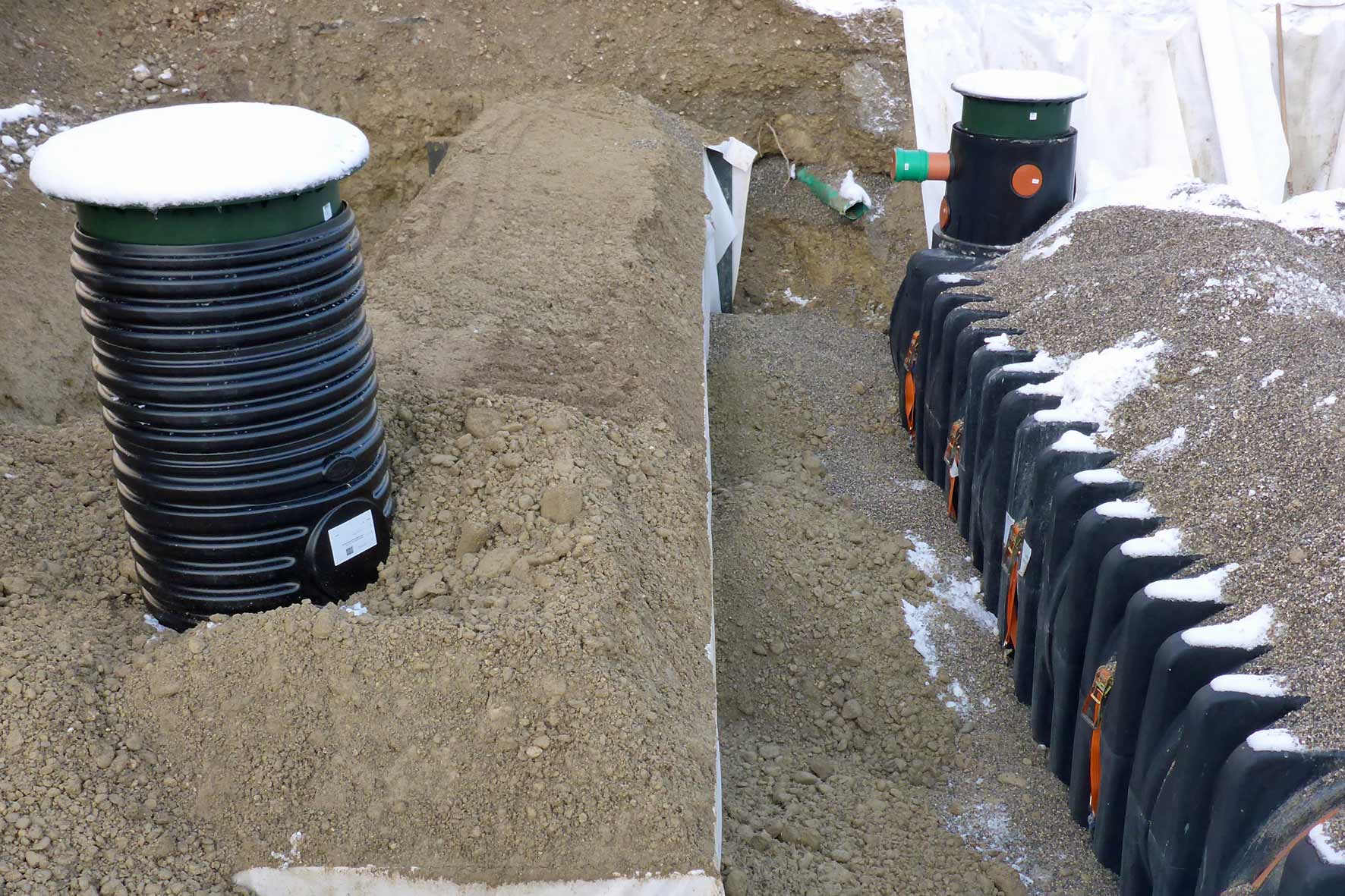

Die Versickerungsanlage wurde vom Team von Yves Kessler vor Ort aus 60 Rigolenkörpern EcoBloc 420 (800 x 800 x 600 mm) zweireihig und in drei Lagen zu einem Verbund von 1,60 x 16,00 m x 1,98 m installiert. Das modulare Rigolensystem wurde aus den Elementen entsprechend der benötigten Füllmenge und der baulichen Gegebenheiten individuell erstellt.

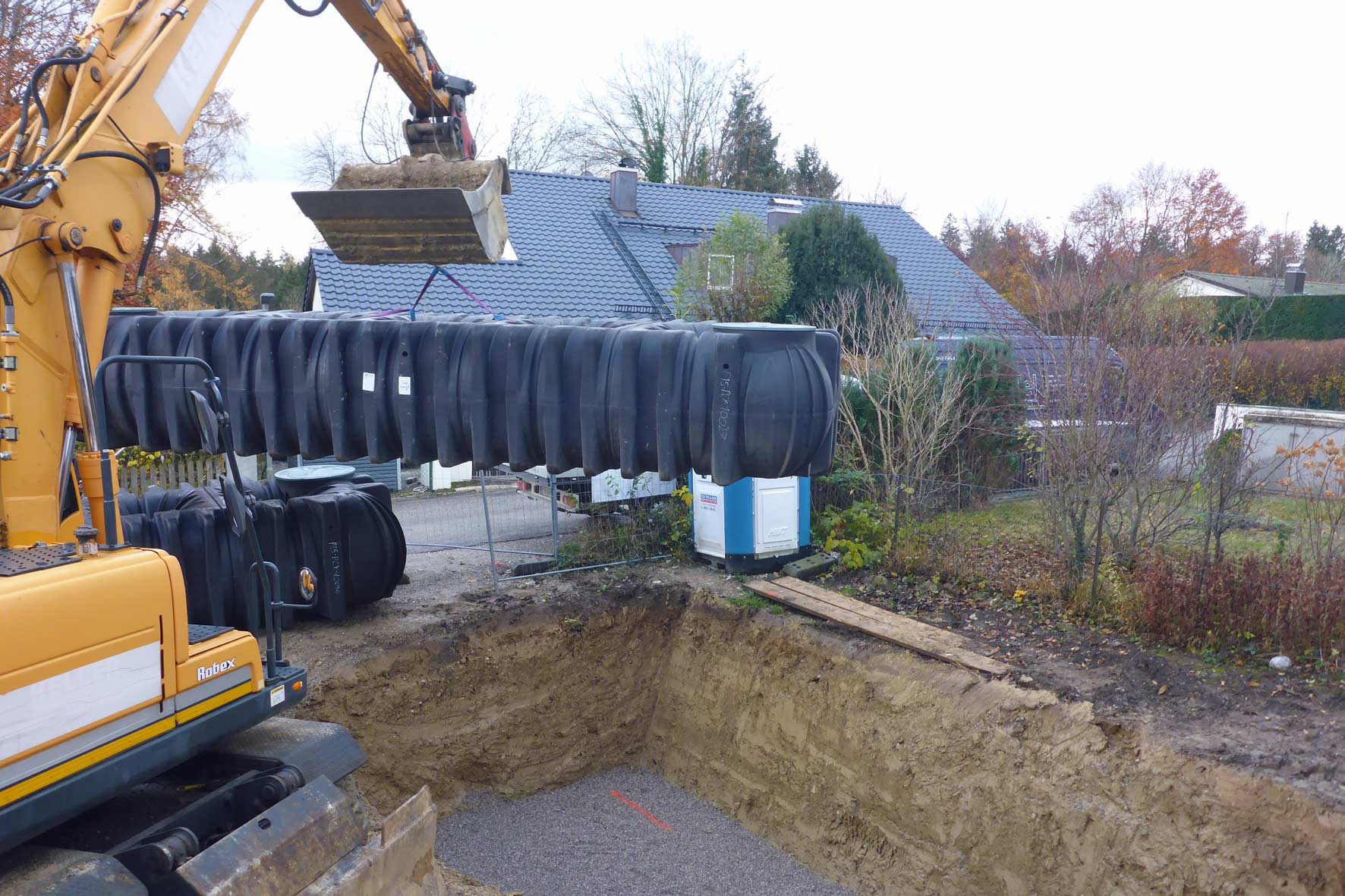

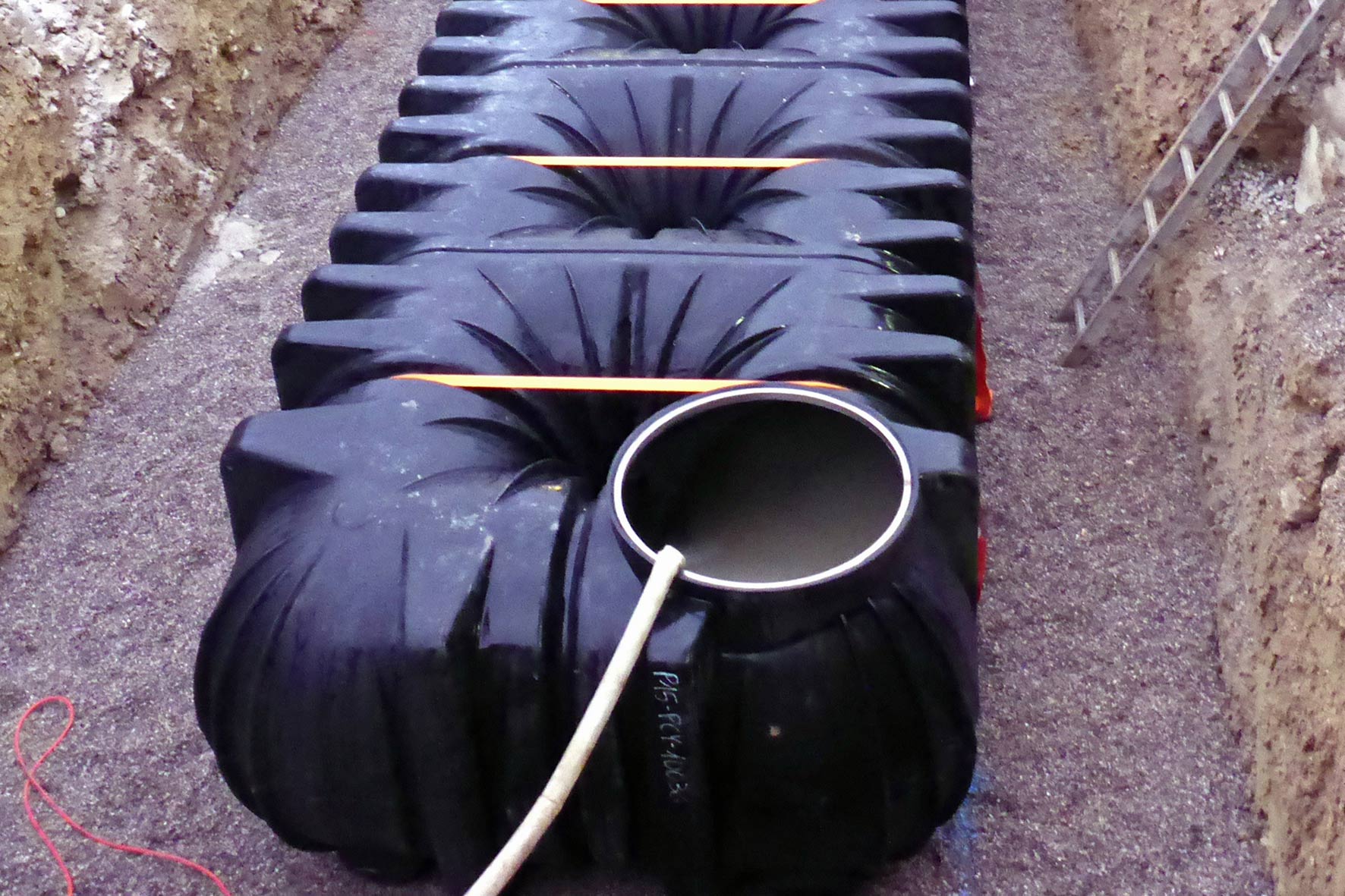

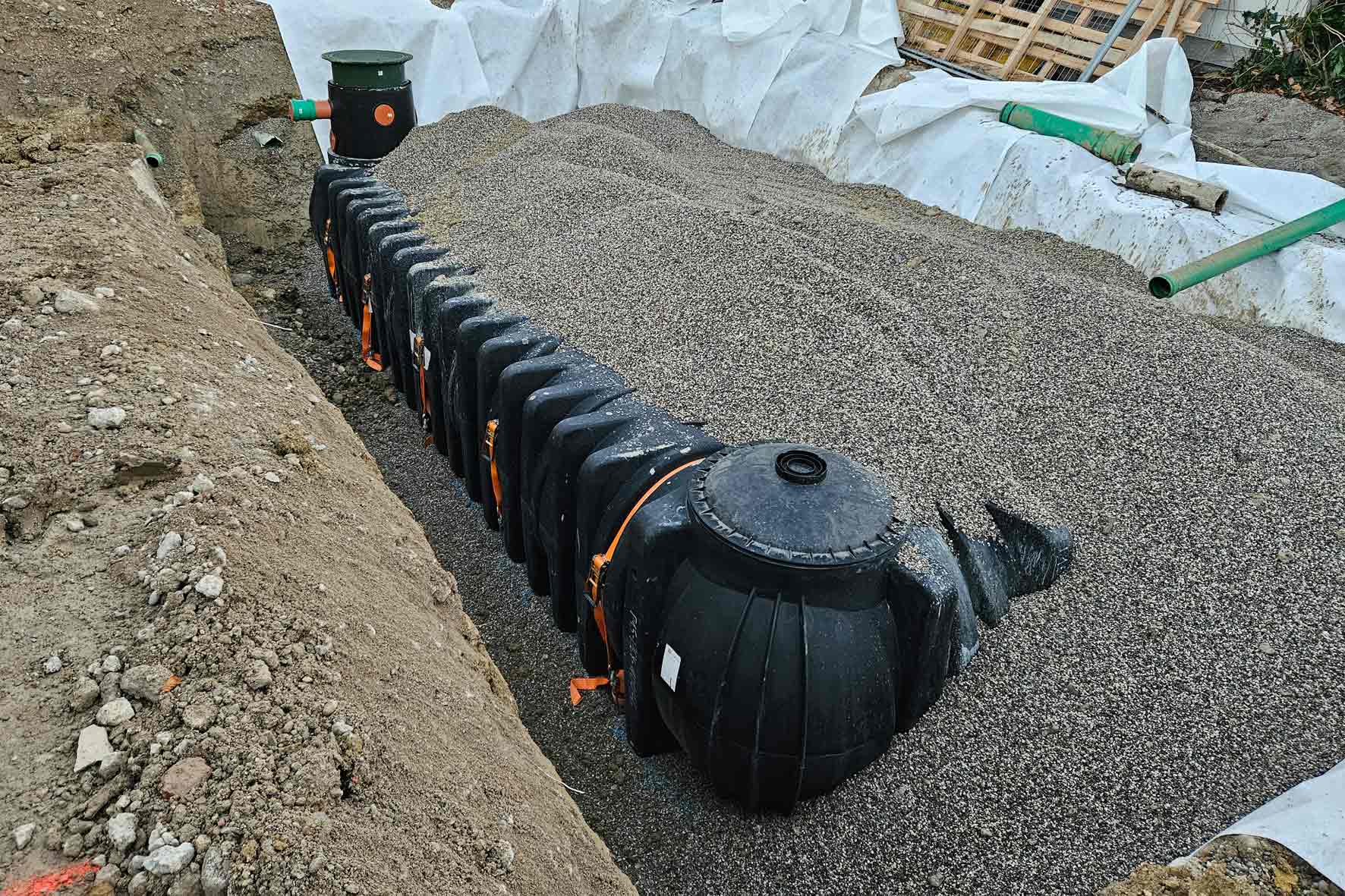

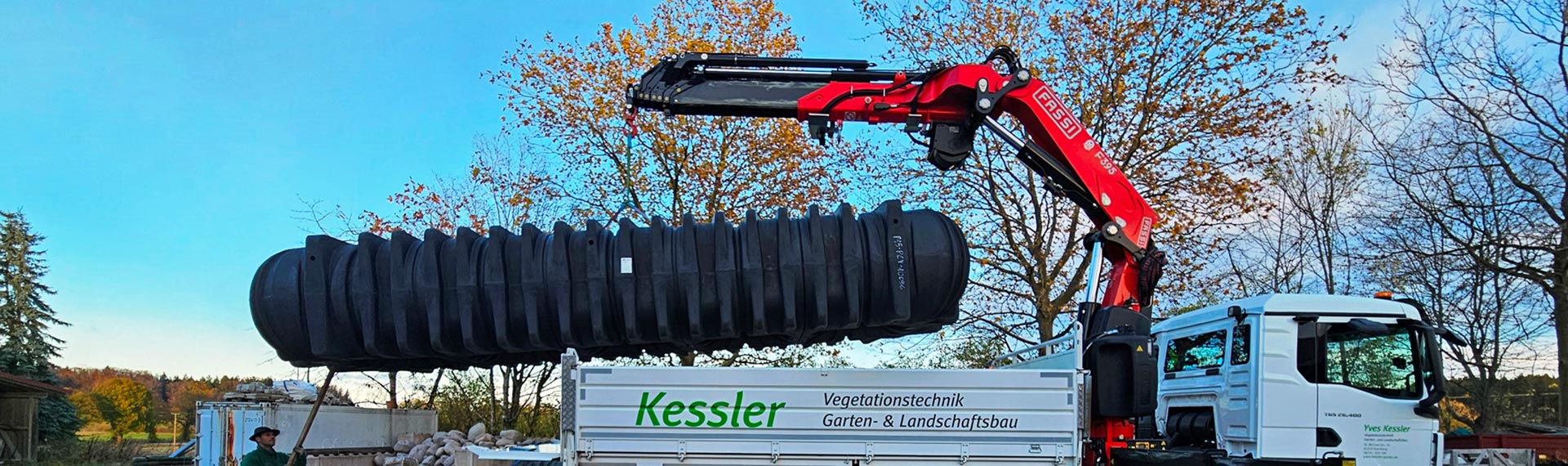

Neben dem Rigolensystem wurde der GRAF Flachtank mit einer Größe von 7,50 x 2,25 x 1,25 m eingebaut. Der Tank wurde mit dem unternehmenseigenen Radbagger in die Grube gehoben. Die Grube wurde nach der Installation der Rohre und mit Kies 8/16 verfüllt.
