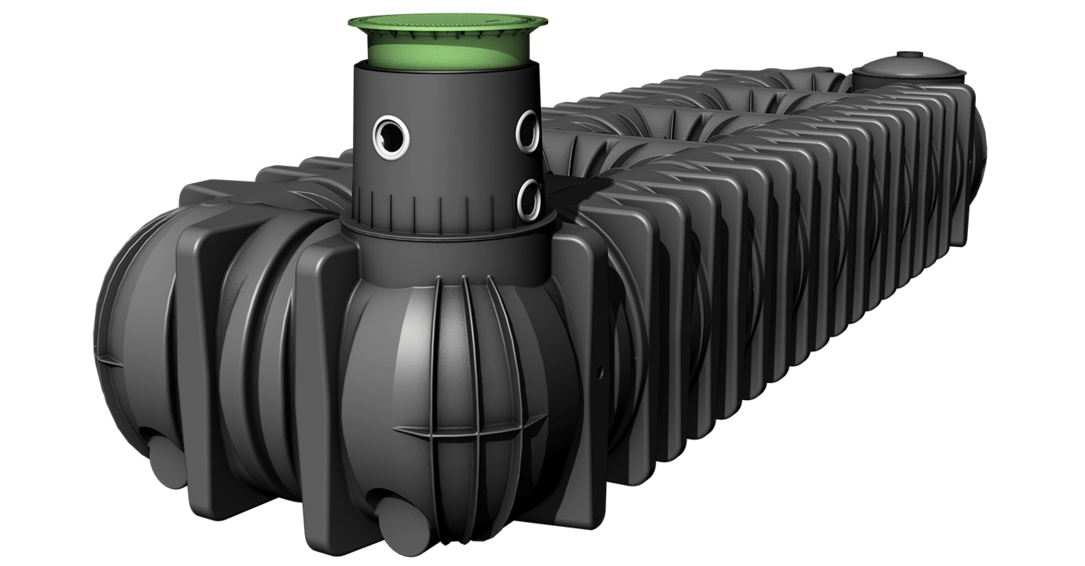

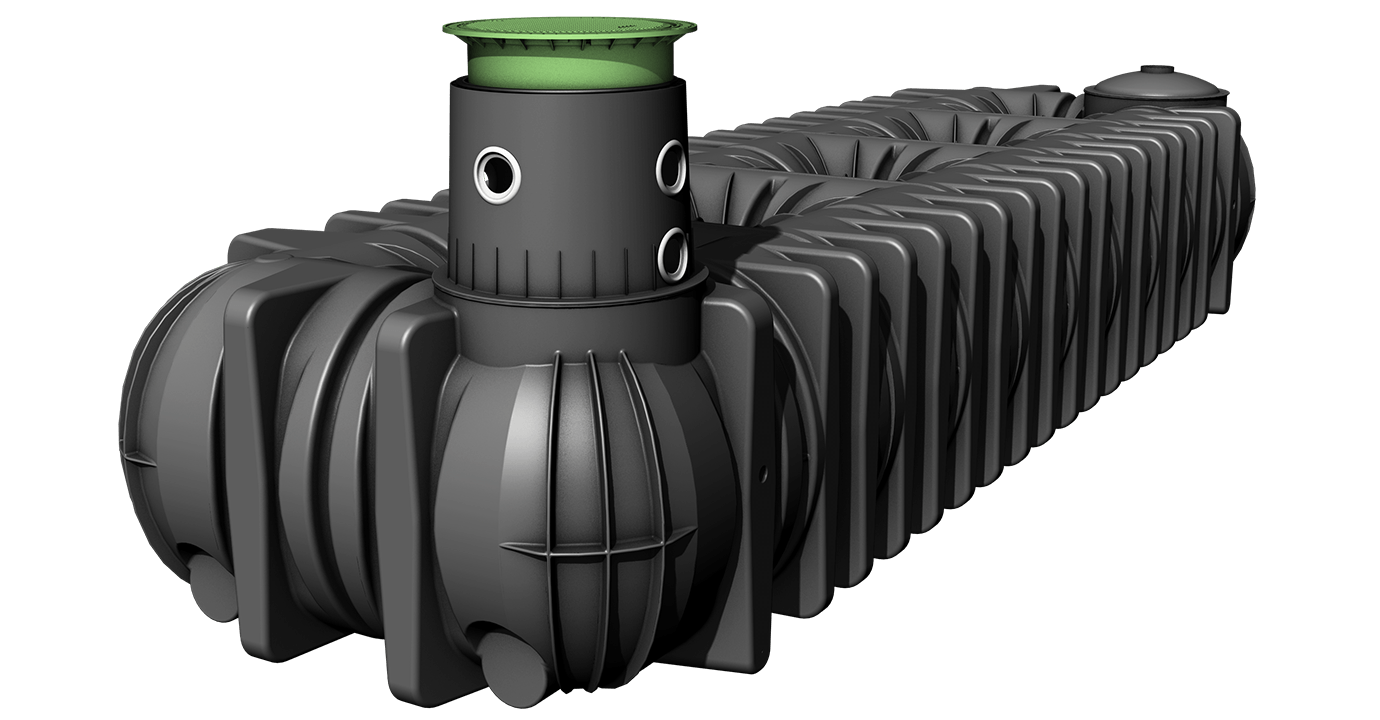

Der Regenwasser-Flachtank Platin XXL wurde speziell für die Regenwasser-Nutzung entwickelt. Er ist in den Größen von 20.000 bis 65.000 l erhältlich.

Vorteile Flachtank Platin XXL:

  • Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit
  • Drehbarer Tankdom für einfache Ausrichtung der Anschlussleitungen

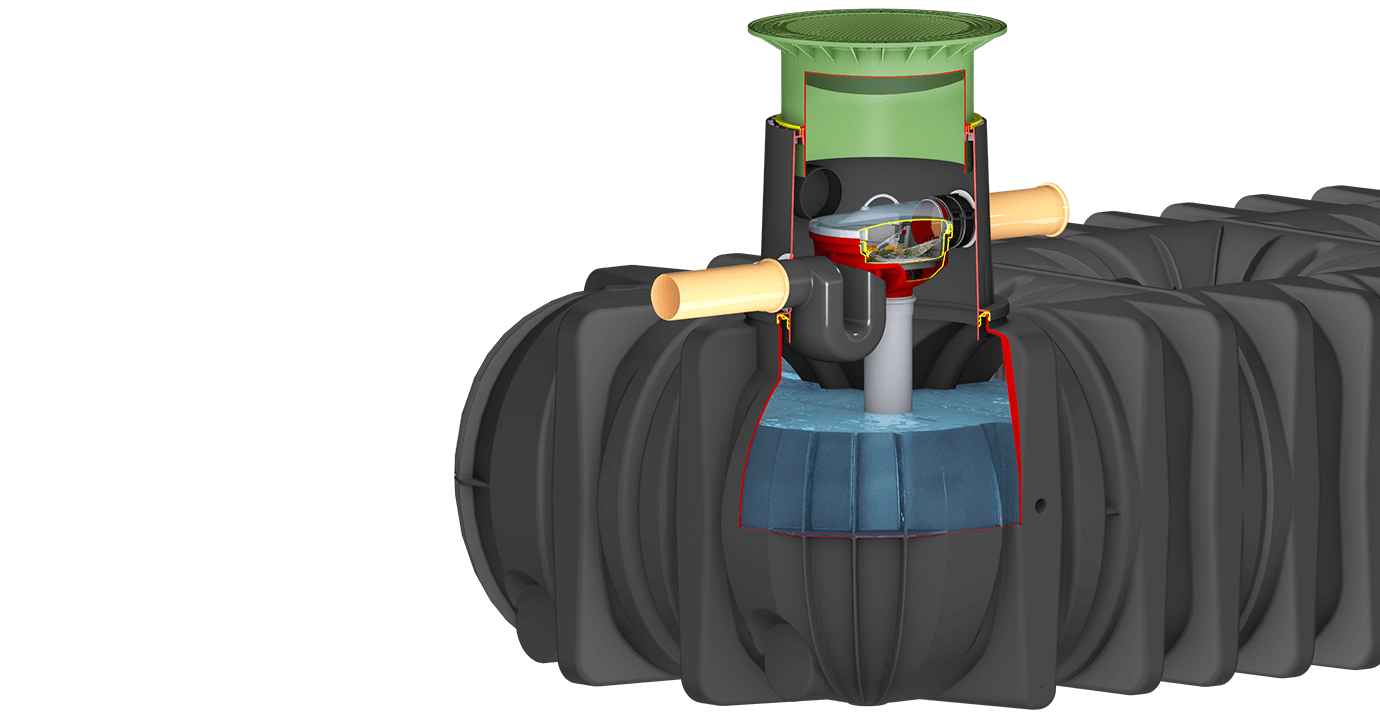

  • Hochwertige integrierte Filtertechnik DN160 durch Tank-Ausbaupakete
  • Optional mit zweitem Tankdom
  • LKW-befahrbar bis 60 t Fahrzeuggewicht mit Teleskop-Domschacht LKW in Verbindung mit Lastverteilerplatte
  • Flexibler Anschluss bis DN315
  • Anschlussöffnungen mit vormontierten Lippendichtungen DN160
  • Tankhöhe nur 125 cm
  • Bei Bedarf lässt sich der Platin XXL am Tankdom mit Anschlussstutzen bis DN315 ausstatten, an der Stirnseite bis DN200
  • Investitionssicherheit durch 30 Jahre Garantie

Vorteile

Durchdacht bis ins Detail

Geringe Einbautiefe
Geringe Einbautiefe
Geringe Einbautiefe

Durch die minimale Einbautiefe sparen Sie beim Einbau Zeit und Kosten.

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

360° drehbarer Tankdom
360° drehbarer Tankdom
360° drehbarer Tankdom

Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.

Teleskopierbar/Neigbar
Teleskopierbar/Neigbar
Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Optional mit zweitem Tankdom
Optional mit zweitem Tankdom
Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Abgedichtet bis Geländeoberkante
Abgedichtet bis Geländeoberkante
Abgedichtet bis Geländeoberkante

Das Eindringen von Sickerwasser kann die Wasserqualität beeinträchtigen. Daher sind unsere Tank- und Filterlösungen abgedichtet bis zur Geländeoberkante.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 200 möglich.

Anschlussfertig
Anschlussfertig
Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Geringe Einbautiefe

Durch die minimale Einbautiefe sparen Sie beim Einbau Zeit und Kosten.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

360° drehbarer Tankdom

Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.

Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Abgedichtet bis Geländeoberkante

Das Eindringen von Sickerwasser kann die Wasserqualität beeinträchtigen. Daher sind unsere Tank- und Filterlösungen abgedichtet bis zur Geländeoberkante.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 200 möglich.

Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Größentabelle

Volumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
20000940522501910890391000
2500011580225019101140391001
3000014265225019101355391002
3500016510225019101570391003
4000018430225019101750391004
4500021030225019102000391005
5000022935225019102180391006
5500025195225019102395391007
6000027795225019102645391008
6500029700225019102825391009

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 750 - 1300
max. Achslast [t] 2,2
max. Fahrzeuggewicht [t] 3,5
max. Fahrzeuggewicht in Verbindung mit einer Lastverteilerplatte [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 750 - 1500
Eintauchtiefe ins Grundwasser bis Tankschulter

Allgemein

Garantiedauer (Jahre) 30

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1500

Abmessungen

Innen Ø Tankdom [mm] 650
