KLsepa.compact+ System A mit Zulassung Z-83.8-65, 20 Jahre Garantie
Anwendungsbereiche
Ein Leichtflüssigkeitsabscheider muss überall dort installiert werden, wo Wasser mit Benzin oder mineralischen Ölen oder Fetten verunreinigt wird. Dies betrifft beispielsweise folgende Einrichtungen: • Tankstellen • Autowaschanlagen • Werkstätten • Größere / Öffentliche Parkflächen (falls behördlich gefordert)
Dimensionierung
Abscheideranlagen werden nach NS (NominalSize, Nenngröße) eingeteilt. Die Wahl der Nenngröße des Abscheiders ist in Teil 2 der EN 858 geregelt. Des Weiteren sind die Vorgaben der jeweils zuständigen Behörde zu beachten. Eine kostenlose Berechnung zur Dimensionierung nach EN 858, Teil 2 können Sie auf Wunsch bei uns anfordern. Das GRAF Vertriebsteam unterstützt Sie auch gerne bei der behördlichen Genehmigung sowie der Klärung von Rückfragen.
Funktionsprinzip
Eine Leichtflüssigkeitsabscheideranlage arbeitet nach dem physikalischen Prinzip der Schwerkraft. Das bedeutet, dass sich schwere Inhaltsstoffe des Abwassers wie z. B. Sand im optionalen Schlammfang und / oder im Abscheider integrierten Schlammfang absetzen können. Leichte Inhaltsstoffe wie Benzin oder Mineralöle hingegen steigen zur Wasseroberfläche auf. Eine optionale Koaleszenzeinheit verbessert den Abscheidegrad eines Leichtflüssigkeitsabscheiders.
Lieferumfang
- Diamant Tank inkl. Zwischenstück als Tankdom
- Vormontierte Komponenten Leichtflüssigkeitsabscheider
Vorteile
Durchdacht bis ins Detail

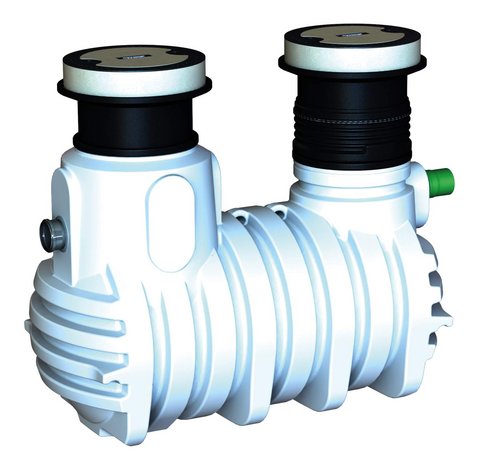

GRAF Diamant Abscheider verfügen über zwei Tankdome. Zu- und Ablauf sind daher für eine einfache Revision leicht zugänglich.
Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.
Bei GRAF Abscheidern sind bereits alle Komponenten anschlussfertig vormontiert. Dies ermöglicht eine zeitsparende Installation vor Ort.
Durch den ständigen Kontakt zu besonders agressiven Abwässern sind Abscheider aus Beton korrosionsgefährdet. Abscheider aus Kunststoff dagegen überzeugen durch glatte und korrosionsfreie Innenflächen.
GRAF Abscheider können zur Entnahme von Abwasserproben mit einer nachgeschalteten Probeentnahmestelle (Zubehör) erweitert werden.
GRAF Diamant Abscheider verfügen über zwei Tankdome. Zu- und Ablauf sind daher für eine einfache Revision leicht zugänglich.
Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.
Bei GRAF Abscheidern sind bereits alle Komponenten anschlussfertig vormontiert. Dies ermöglicht eine zeitsparende Installation vor Ort.
Durch den ständigen Kontakt zu besonders agressiven Abwässern sind Abscheider aus Beton korrosionsgefährdet. Abscheider aus Kunststoff dagegen überzeugen durch glatte und korrosionsfreie Innenflächen.
GRAF Abscheider können zur Entnahme von Abwasserproben mit einer nachgeschalteten Probeentnahmestelle (Zubehör) erweitert werden.
Größentabelle
| Nenngröße [l/s] | Leichtflüssigkeitsspeicher [l] | Schlammfang [l] | Volumen [l] | Länge [mm] | Breite [mm] | Höhe [mm] | Gewicht [kg] | Art.-Nr. | Preis [€] | merken |
|---|---|---|---|---|---|---|---|---|---|---|
| 6T | 500 | 2600 | 2210 | 2650 | 1150 | 1695 | 165 | 108073 | ||
| 10T | 500 | 2600 | 2210 | 2650 | 1150 | 1695 | 165 | 108075 | ||
| 10T | 500 | 4000 | 3330 | 2450 | 1400 | 1950 | 250 | 108077 | ||
| 15T | 500 | 4000 | 3330 | 2450 | 1400 | 1950 | 250 | 108079 |
berechnete Größe Bezugsquellen anfragen
