KLsepa.compact System B mit Zulassung Z-83.8-66, 20 Jahre Garantie

Erhältlich in folgenden Varianten

Anwendungsbereiche

Ein Leichtflüssigkeitsabscheider muss überall dort installiert werden, wo Wasser mit Benzin oder mineralischen Ölen oder Fetten verunreinigt wird. Dies betrifft beispielsweise folgende Einrichtungen: • Tankstellen • Autowaschanlagen • Werkstätten • Größere / Öffentliche Parkflächen (falls behördlich gefordert)

Dimensionierung

Abscheideranlagen werden nach NS (NominalSize, Nenngröße) eingeteilt. Die Wahl der Nenngröße des Abscheiders ist in Teil 2 der EN 858 geregelt. Des Weiteren sind die Vorgaben der jeweils zuständigen Behörde zu beachten. Eine kostenlose Berechnung zur Dimensionierung nach EN 858, Teil 2 können Sie auf Wunsch bei uns anfordern. Das GRAF Vertriebsteam unterstützt Sie auch gerne bei der behördlichen Genehmigung sowie der Klärung von Rückfragen.

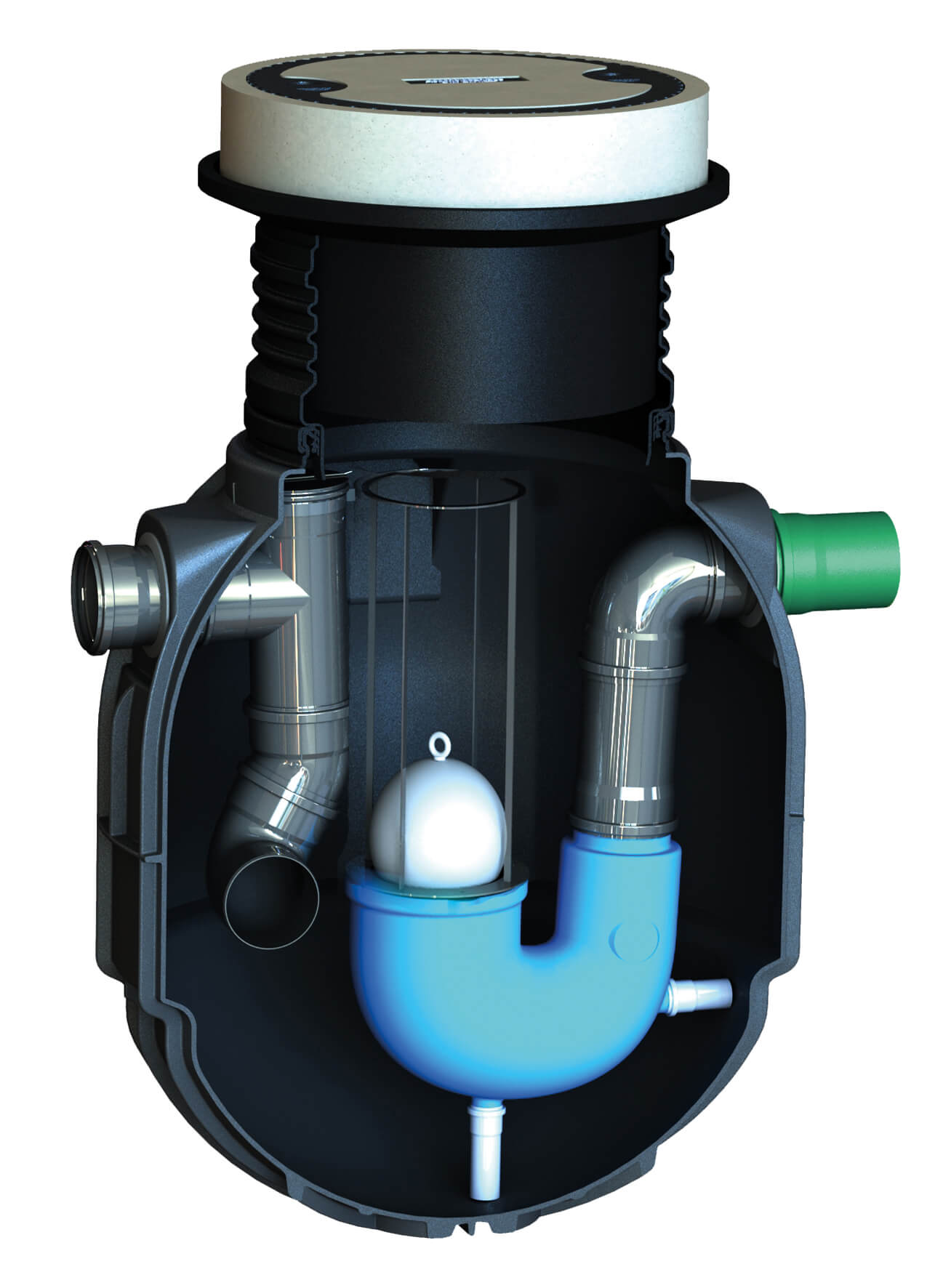

Funktionsprinzip

Eine Leichtflüssigkeitsabscheideranlage arbeitet nach dem physikalischen Prinzip der Schwerkraft. Das bedeutet, dass sich schwere Inhaltsstoffe des Abwassers wie z. B. Sand im optionalen Schlammfang und / oder im Abscheider integrierten Schlammfang absetzen können. Leichte Inhaltsstoffe wie Benzin oder Mineralöle hingegen steigen zur Wasseroberfläche auf. Eine optionale Koaleszenzeinheit verbessert den Abscheidegrad eines Leichtflüssigkeitsabscheiders.

Lieferumfang

Saphir Tank inkl. Zwischenstück als Tankdom, vormontierte Komponenten Leichtflüssigkeitsabscheider

Vorteile

Durchdacht bis ins Detail

Teleskopierbar/Neigbar
Teleskopierbar/Neigbar
Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

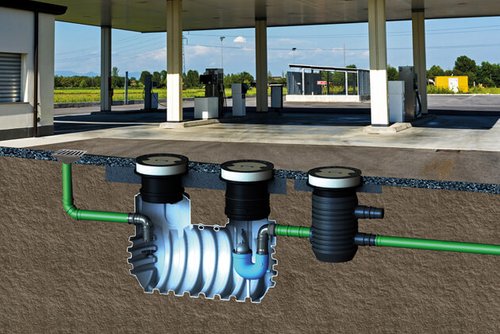

Anschlussfertig
Anschlussfertig
Anschlussfertig

Bei GRAF Abscheidern sind bereits alle Komponenten anschlussfertig vormontiert. Dies ermöglicht eine zeitsparende Installation vor Ort.

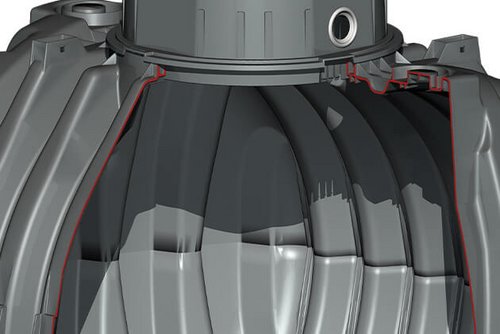

Sanierungsfrei
Sanierungsfrei
Sanierungsfrei

Durch den ständigen Kontakt zu besonders agressiven Abwässern sind Abscheider aus Beton korrosionsgefährdet. Abscheider aus Kunststoff dagegen überzeugen durch glatte und korrosionsfreie Innenflächen.

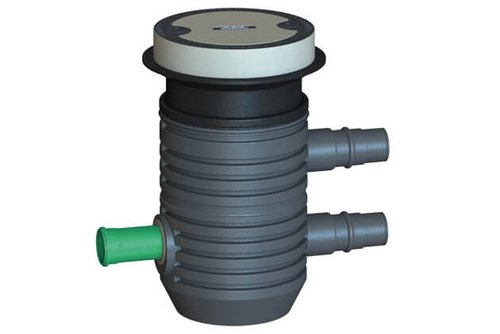

Externer Probeentnahmeschacht
Externer Probeentnahmeschacht
Externer Probeentnahmeschacht

GRAF Abscheider können zur Entnahme von Abwasserproben mit einer nachgeschalteten Probeentnahmestelle (Zubehör) erweitert werden.

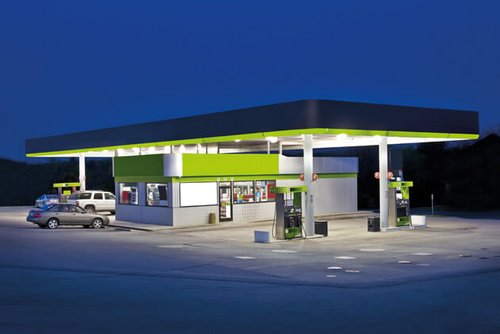

Für Tankstellen geeignet
Für Tankstellen geeignet
Für Tankstellen geeignet

GRAF Abscheider sind für Hochleistungsabgabeeinrichtungen mit maximalen Volumenströmen bis 150 l/min. geeignet.

Selbsttätige Verschlusseinheit
Selbsttätige Verschlusseinheit
Selbsttätige Verschlusseinheit

Der Schwimmer der Verschlusseinheit sorgt beim Erreichen des maximalen Speichervolumens für Leichtflüssigkeiten das Verschließen des Ablaufs.

Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Anschlussfertig

Bei GRAF Abscheidern sind bereits alle Komponenten anschlussfertig vormontiert. Dies ermöglicht eine zeitsparende Installation vor Ort.

Sanierungsfrei

Durch den ständigen Kontakt zu besonders agressiven Abwässern sind Abscheider aus Beton korrosionsgefährdet. Abscheider aus Kunststoff dagegen überzeugen durch glatte und korrosionsfreie Innenflächen.

Externer Probeentnahmeschacht

GRAF Abscheider können zur Entnahme von Abwasserproben mit einer nachgeschalteten Probeentnahmestelle (Zubehör) erweitert werden.

Für Tankstellen geeignet

GRAF Abscheider sind für Hochleistungsabgabeeinrichtungen mit maximalen Volumenströmen bis 150 l/min. geeignet.

Selbsttätige Verschlusseinheit

Der Schwimmer der Verschlusseinheit sorgt beim Erreichen des maximalen Speichervolumens für Leichtflüssigkeiten das Verschließen des Ablaufs.

Größentabelle

Nenngröße [l/s]Schlammfang [l]Leichtflüssigkeitsspeicher [l]Volumen [l]Höhe [mm]Gewicht [kg]Ø max. [mm]Ø [mm]Art.-Nr.Preis [€]merken
360030077016458011551155108060
3T8005001100197011011551155108062
312003001080197011011551155108064
660030077016458011551155108066
6T8005001100197011011551155108068
61200300108019708011551155108070

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 700 - 1200
max. Achslast [t] 10
max. Fahrzeuggewicht [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 700 - 1200
Grundwasserstabilität 770 l max. 430 mm; 1.080 l, 1.100 l max. 550 mm

Allgemein

Garantiedauer (Jahre) 20

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1200
