Anwendung für die dezentrale Abwasserentsorgung, als Komponente für vollbiologische Kleinkläranlagen.

Erhältlich in folgenden Varianten

  • Für die Realisierung von Kläranlagen bis zu 200 Einwohner
  • Höchste Stabilität durch modernste Fertigung
  • Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit
  • Einzigartige Passgenauigkeit der Komponenten
  • Grundsätzlich LKW-befahrbar bis SLW 40
  • 100 % wasserdicht und korrosionsbeständig
  • Abgedichtet bis Behälteroberkante
  • Abdeckung stufenlos anpassbar an Ihr Erdniveau
  • Grundwasserstabil durch extrem stabile Konstruktion
  • Zahlreiche Anschlussflächen DN110 /160 / 200
  • Optional mit Anschluss DN315
  • 76000 L Volumen ohne Sondertransport möglich
  • Nach EN 12566-3 auf Standsicherheit und Wasserdichtheit geprüft
  • Optional mit zweitem Tankdom
  • Optional mit Trennwand
  • Lieferbar bis 122.000 Liter auf Anfrage

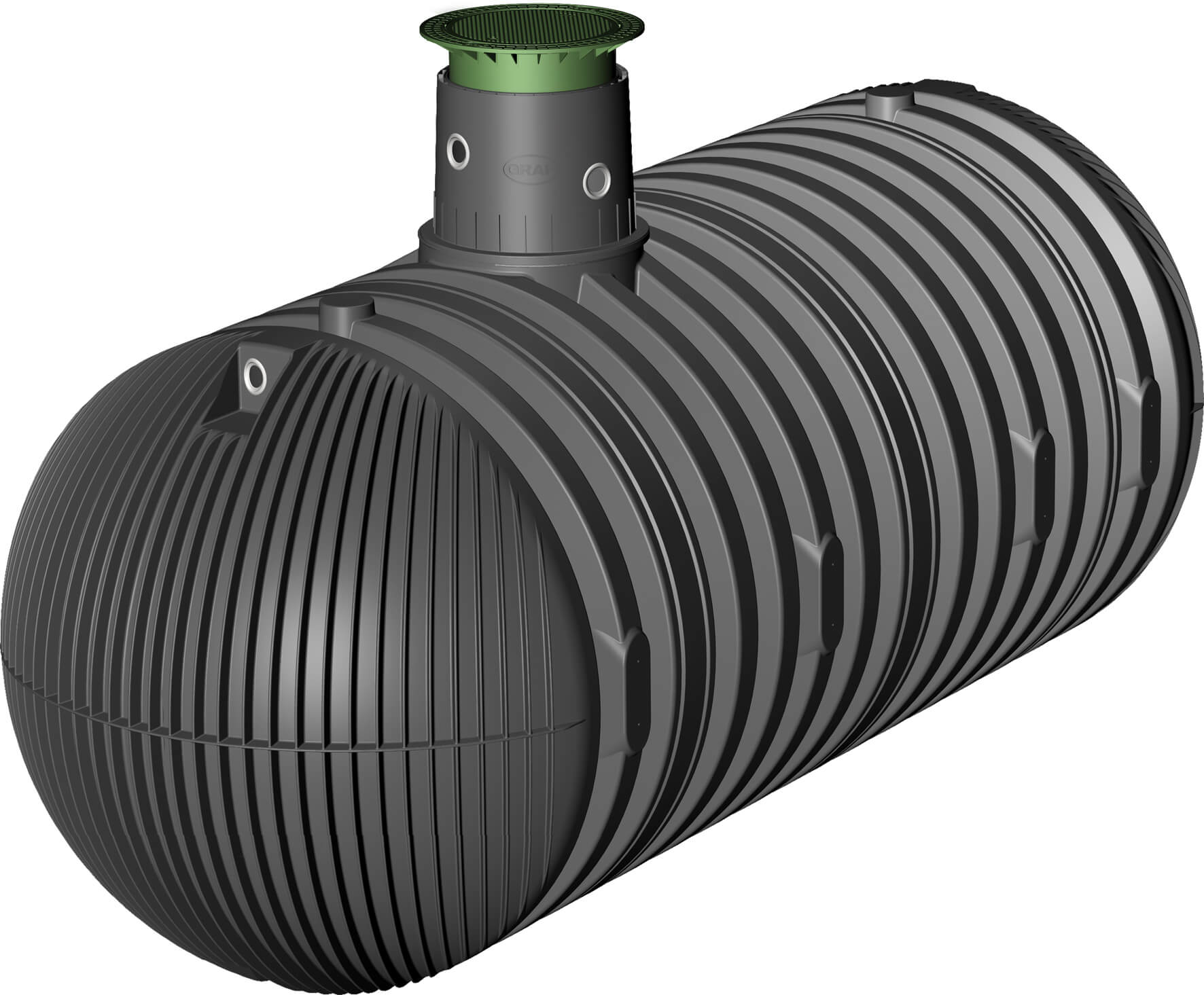

Lieferumfang: Klärbehälter Carat XXL mit Tankdom Maxi, Teleskop-Domschacht Mini mit Kunststoffdeckel rasengrün, begehbar

Vorteile

Durchdacht bis ins Detail

360° drehbarer Tankdom
360° drehbarer Tankdom
360° drehbarer Tankdom

Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Grundwasserstabil
Grundwasserstabil
Grundwasserstabil

Unsere Erdtanks können je nach Modell teilweise oder vollständig im Grundwasser installiert werden. Dabei sind die maximale Eintauchtiefe sowie die erforderlichen Erdüberdeckungen gemäß den technischen Daten zu beachten.

Optional mit zweitem Tankdom
Optional mit zweitem Tankdom
Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Teleskopierbar/Neigbar
Teleskopierbar/Neigbar
Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Sanierungsfrei
Sanierungsfrei
Sanierungsfrei

Durch den ständigen Kontakt zum Abwasser sind Betonbehälter grundsätzlich korrosionsgefährdet. Je nach Grad der Beschädigung kann dies eine teure Sanierung des Behälters nach sich ziehen. Kunststoffbehälter sind aufgrund ihrer Beschaffenheit nicht korrosionsgefährdet.

360° drehbarer Tankdom

Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Grundwasserstabil

Unsere Erdtanks können je nach Modell teilweise oder vollständig im Grundwasser installiert werden. Dabei sind die maximale Eintauchtiefe sowie die erforderlichen Erdüberdeckungen gemäß den technischen Daten zu beachten.

Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Sanierungsfrei

Durch den ständigen Kontakt zum Abwasser sind Betonbehälter grundsätzlich korrosionsgefährdet. Je nach Grad der Beschädigung kann dies eine teure Sanierung des Behälters nach sich ziehen. Kunststoffbehälter sind aufgrund ihrer Beschaffenheit nicht korrosionsgefährdet.

Größentabelle

Volumen [l]Art.-Nr.Preis [€]merken
16000380301
22000380307
26000380302
32000380308
36000380309
42000380310
46000380311
52000380312
56000380313
62000380314
66000380315
72000380316
76000380317
82000380340
86000380341
92000380342
96000380343
102000380344

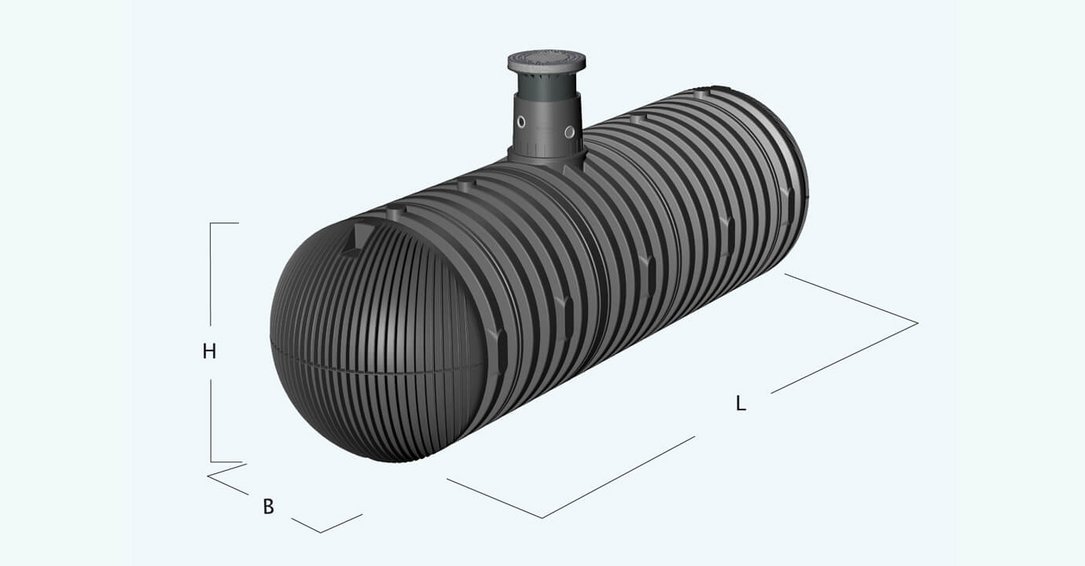

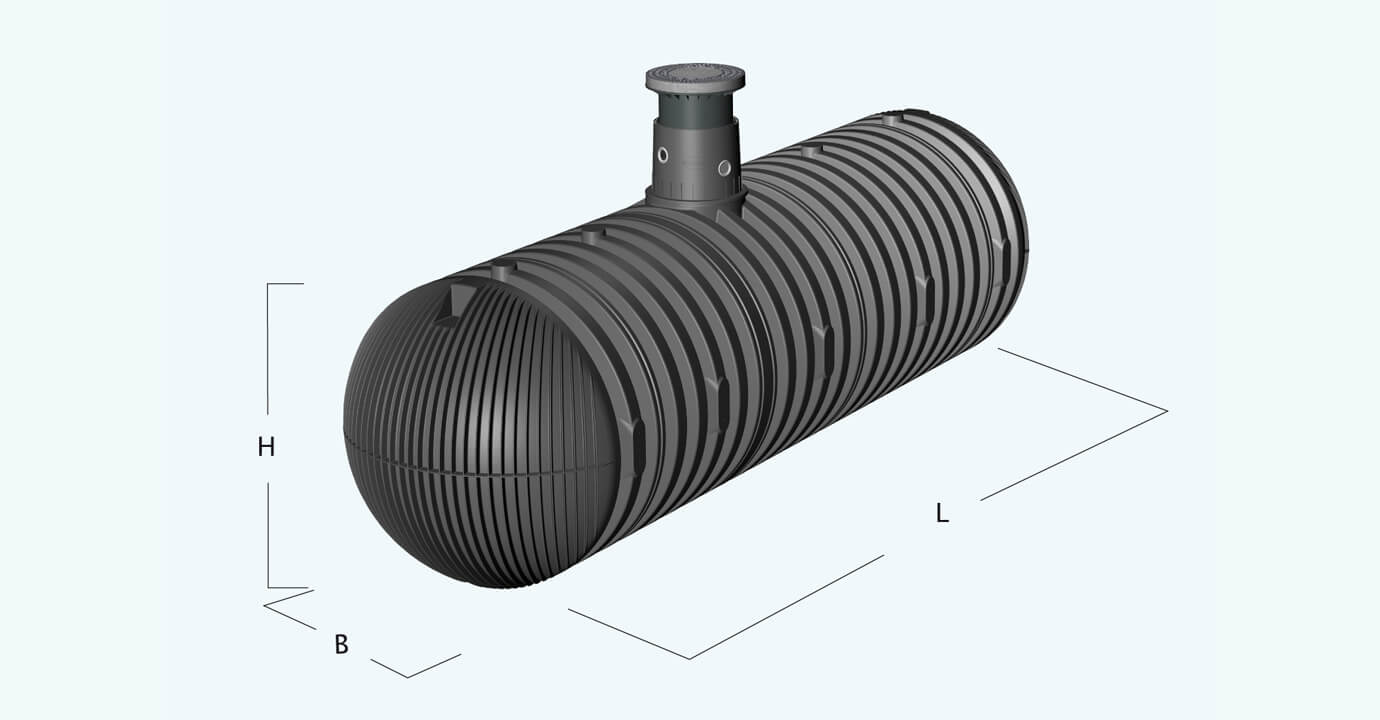

Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]
453025003160750
6200250031601000
7045250031601150
8530250031601360
9430250031601495
10915250031601705
11815250031601840
13300250031602050
14200250031602185
15240250031602395
16585250031602530
18070250031602740
18970250031602875
20455250031603085
21355250031603220
22840250031603430
23740250031603265
25225250031603775

berechnete Größe Bezugsquellen anfragen

Technische Daten

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 800 - 1500

Befahrbarkeit

max. Achslast [t] 8

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1500

Allgemein

Garantiedauer (Jahre) 30

Abmessungen

Innen Ø Tankdom [mm] 650
