Anwendung für die dezentrale Abwasserentsorgung
Erhältlich in folgenden Varianten
- Für die Realisierung von Kläranlagen bis zu 200 Einwohner
- Höchste Stabilität durch modernste Fertigung
- Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit
- Einzigartige Passgenauigkeit der Komponenten
- Grundsätzlich LKW-befahrbar bis SLW 40
- 100 % wasserdicht und korrosionsbeständig
- Abgedichtet bis Behälteroberkante
- Abdeckung stufenlos anpassbar an Ihr Erdniveau
- Grundwasserstabil durch extrem stabile Konstruktion
- Zahlreiche Anschlussflächen DN110 /160 / 200
- Optional mit Anschluss DN315
- Bis 76.000 Liter Volumen ohne Sondertransport möglich
- Nach EN 12566-3 auf Standsicherheit und Wasserdichtheit geprüft
- Optional mit zweitem Tankdom
- Weitere Größen bis 122.000 Liter auf Anfrage

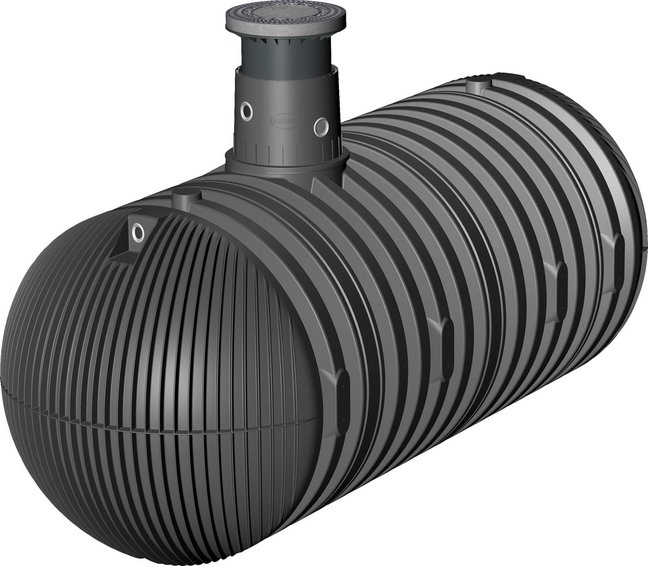

Lieferumfang: Klärbehälter Carat XXL mit Tankdom Maxi, Teleskop-Domschacht Guss, PKW-befahrbar
Vorteile
Durchdacht bis ins Detail
Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.
Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.
Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.
Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.
Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.
Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.
Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.
Durch den ständigen Kontakt zum Abwasser sind Betonbehälter grundsätzlich korrosionsgefährdet. Je nach Grad der Beschädigung kann dies eine teure Sanierung des Behälters nach sich ziehen. Kunststoffbehälter sind aufgrund ihrer Beschaffenheit nicht korrosionsgefährdet.
Inklusive Teleskop-Domschacht 600 Pkw, Pkw-befahrbare Abdeckung. Dies ermöglicht den Einbau z.B. unter die Hofeinfahrt.
Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.
Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.
Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.
Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.
Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.
Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.
Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.
Durch den ständigen Kontakt zum Abwasser sind Betonbehälter grundsätzlich korrosionsgefährdet. Je nach Grad der Beschädigung kann dies eine teure Sanierung des Behälters nach sich ziehen. Kunststoffbehälter sind aufgrund ihrer Beschaffenheit nicht korrosionsgefährdet.
Inklusive Teleskop-Domschacht 600 Pkw, Pkw-befahrbare Abdeckung. Dies ermöglicht den Einbau z.B. unter die Hofeinfahrt.
Größentabelle
| Volumen [l] | Länge [mm] | Breite [mm] | Höhe [mm] | Gewicht [kg] | Art.-Nr. | Preis [€] | merken |
|---|---|---|---|---|---|---|---|
| 16000 | 4530 | 2500 | 3160 | 820 | 380303 | ||
| 22000 | 6200 | 2500 | 3160 | 1120 | 380318 | ||
| 26000 | 7200 | 2500 | 3160 | 1270 | 380304 | ||
| 32000 | 8530 | 2500 | 3160 | 1360 | 380319 | ||
| 36000 | 9430 | 2500 | 3160 | 1495 | 380320 | ||
| 42000 | 10915 | 2500 | 3160 | 1705 | 380321 | ||
| 46000 | 11815 | 2500 | 3160 | 1840 | 380322 | ||
| 52000 | 13300 | 2500 | 3160 | 2050 | 380323 | ||
| 56000 | 14200 | 2500 | 3160 | 2185 | 380324 | ||
| 62000 | 380314 | 2500 | 3160 | 2395 | 380325 | ||
| 66000 | 16585 | 2500 | 3160 | 2530 | 380326 | ||
| 72000 | 18070 | 2500 | 3160 | 2740 | 380327 | ||
| 76000 | 18970 | 2500 | 3160 | 2875 | 380328 | ||
| 82000 | 20455 | 2500 | 3160 | 3085 | 380345 | ||
| 86000 | 21355 | 2500 | 3160 | 3220 | 380346 | ||
| 92000 | 22840 | 2500 | 3160 | 3430 | 380347 | ||
| 96000 | 23740 | 2500 | 3160 | 3265 | 380348 | ||
| 102000 | 25225 | 2500 | 3160 | 3775 | 380349 |
berechnete Größe Bezugsquellen anfragen
